QH-CKY 开关柜智能操控装置

一、技术指标
1、工作电压：装置供电：AC/DC220V±10%,50HZ。
             负载供电: AC220V±10%,50HZ。
2、功耗：≤10W。
3、温湿度控制范围：温度0℃-99℃；湿度10%RH-95%RH。
4、测量精度：温度±2℃；湿度±5%RH。（25℃ 20%RH-90%RH）
5、工作环境：正常工作温度-10℃-55℃;平均湿度≤95%RH。(无凝露)
6、通讯：RS485，波特率2400。
二、面板与功能说明

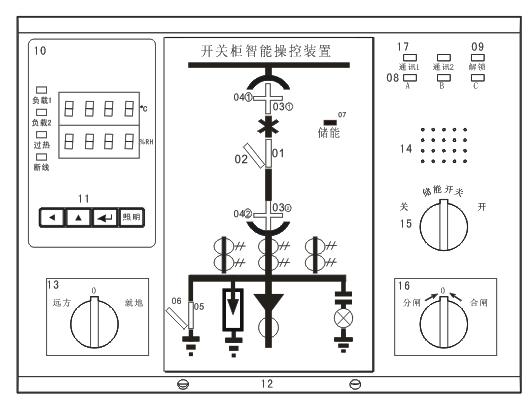

1、面板说明

（注：图中编号是为了说明版面的指示功能，实际仪器上无编号）
01 断路器合闸指示           02 断路器分闸指示
03①、03②工作位置指示      04①、04②试验位置指示
05 接地开关合指示           06接地开关分指示
07 储能指示                 08 带电显示（A B C)三相
09 闭锁指示                 10 温湿度控制及显示
11 数码管屏、功能按键       12 人体感应探头
13 远方/就地转换开关        14 语音提示
15 储能/旋钮开关           16 分闸/合闸转换开关
17 通讯指示
2、功能说明：
（1）断路器状态显示：
     合闸时，合闸触点闭合，红色模拟条01亮。
     分闸时，分闸触点闭合，绿色模拟条02亮。
(2)手车位置显示：
     工作位置触点闭合时，红色垂直模拟条03亮。
     试验位置触点闭合时，绿色水平模拟条04亮。
(3)接地刀位置指示：
     触点闭合，红色模拟条05亮，表示接地合闸。
     触点断开，绿色模拟条06亮，表示接地断开。
(4)储能状态指示:
     触点闭合，红色灯07亮，表示已储能。
注：装置在失电状态下所有的发光指示均不亮，以上接点信号均来自断路器的辅助无源接点。
(5)高压带电指示
     LED启动电压（KV）：母线电压×0.15-0.65。
     闭锁启控电压（KV）：母线电压 ×0.15-0.65。
 (6)断路器带电分/合闸次数记录：
      当装置检测高压带电时，断路器故障或人为使其跳闸时，记录其跳闸次数。便于用户记录维修断路器。
(7)温湿度显示控制报警功能：
    传感器路数：两路湿度+两路温度。
    逻辑关系：当环境温度低于设定温度下限值，启动负载，高于设定的温度上限值停止；当环境湿度值大于湿度上限设定值时启动负载，小于湿度下限设定值时停止；当启动负载后，负载发生断线，断线灯亮。当环境温度高于过热温度设定值时，停止所有负载输出，并有过热报警输出(为无源接点)。
 (8)智能防误语音提示：
      当手车处于试验位置与工作位置之间，此时断路器处于合闸状态时,有“请分断路器”的语音提示，直至断路器分闸操作后止；当断路器合闸且手车在试验位置或工作位置时，如接地开关误被强制合闸，有“请分接地开关”的语音提示，直至接地开关分闸操作后止。
 (9)操作开关功能:
      本装置面板上，按用户指定要求可选配分/合闸万转开关、远方/就地万转开关、储能开关, 用户可直接在本装置上进行相关操作。
 (10)通讯功能:
      本设备具有RS485通讯接口，可实时传送手车位置状态、断路器位置状态、弹簧储能状态、接地开关状态、是否低温加热、是否过热报警等一系列参数(具体内容参照通讯规约)。通讯时面板上通讯1通讯2指示灯会相应闪烁.
三、操作说明:
1、按键功能描述：
    “  ”设置键：进入参数设置状态和参数设置完成返回运行状态。
    “ ◀ ”左键：在参数设置状态下循环显示各设置项。
    “ ▲ ”上键：在参数设置状态下的设置项值增加1。
    “照 明”：按动此键屏幕会显示“LAP”，后板照明输出会闭合
按动“ ◀ ”键照明关闭。
2、菜单操作说明：

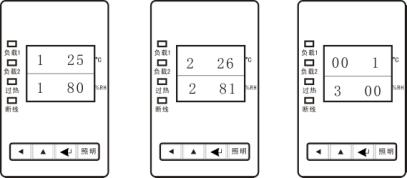

     装置上电后，开机显示如图所示：图1显示1路传感器温度、湿度值；图2为显示2路传感器温度、湿度值；图3为显示断路器带电分合次数记录值。在运行界面状态下按“  ”设置键后，装置显示“P”进入参数设置状态，再按“ ◀ ”左键进入1#参数项，再按“ ▲  ”上键对1#参数值进行修改，修改完后再按“ ◀ ”左键进入2#参数项，以上方法依次对9项参数进行设置，设置完成后再按“  ”设置键保存并返回运行状态。


3、各参数项含义及出厂默认值：
(1)温度下限设定值，单位：℃。出厂默认值：05；
(2)温度上限设定值，单位：℃。出厂默认值：15；
(3)湿度下限设定值，单位：RH。出厂默认值：80；
(4)湿度上限设定值，单位：RH。出厂默认值：90；
(5)温度过热设定值，单位：℃。出厂默认值：40；
(6)装置通讯地址。出厂默认值：01。
(A)人体感应灵敏度设置:范围“10-40”默认“20”，数值越大人体感应灵敏度越低，数值为“40”时，关闭人体感应。
注：参数7#、8#、9#在装置出厂前已经设定好，请用户不要随意进行调整，否则造成装置不能正常工作。
四、安装方式

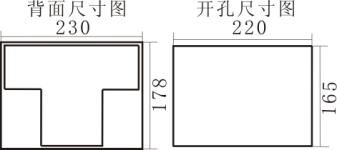

1、安装方式：本产品为面板式安装，安装时只需在开关柜面板上开好孔，开关柜开孔尺寸为220×165mm，将装置嵌入开孔，只需用三个安装支架卡入装置固定孔后旋紧紧箍螺钉即可。


2、传感器安装方式
(1)采用35mm导轨式安装或用螺丝固定。
(2)采用固定式安装（孔距37mm，孔径4mm）。
(3)温湿度传感器的连线采用USB接口插件方式连接。


五、接线说明
1、端子接线图

2、接线说明：
(1)装置电源端子为15、16，电压为AC/DC220V±10%，负载电源端
子为13、14，电压必须为AC220V±10%。装置标准配置为加热器输
出有源，负载电源必须接线；如特殊要求装置为加热器输出无源时，
负载电源不用接线。
(2)一次回路模拟显示部分端子为：1-7，所有开关量均为无源接点
输入。
(3)附件温湿度传感器线的接线方法是：将专用插件接头端接在装
置的温湿度传感器1、2端子(25、26)，另一端接在配套的温湿度传
感器上。
(4)其它按装置端子接线图接好线并校对正确后，方可接通工作电源。
注意：
1、在给开关柜打耐压试验时，务必将装置上所有接线端子断开，
同时将带电传感器过来接线端子作短接处理，否则将造成装置损坏。
2、装置一次回路显示部分所有开关量均为无源接点，严禁将有源
电压接进端子，否则将造成装置损坏。
3、温湿度传感器线严禁与其它存在强电磁干扰线路捆绑在一起,应
单独分开走线.否则可能造成装置温湿度采集控制故障。
4、由于以上原因造成的装置故障及配件损坏，不在我公司保修范
围以内。
5、配套的加热器功率如果≤50W，即无断线报警功能。
六、功能检测方法
1、装置加电测试：
     装置在只接电源情况下，打开装置背面的电源开关，数码管循环显示2路温湿度值，加热、断线指示灯亮；高压带电部分闭锁解除指示灯亮；一次回路模拟显示部分接地刀分位绿色指示灯亮；其他显示和指示灯均不亮。
2、一次回路模拟显示部分测试：
     装置在通电正常后，可以用一根短接带线，将一端接公共端7，另一端分别接到状态显示1-6，观察对应的一次回路模拟显示灯是否正常显示即可。
3、智能语音防误提示测试：
(1)断路器处于合闸位置，装置断路器合闸位置指示灯亮，当手车没摇到位，既不在试验位置，也不在工作位置时，装置不断循环报语音提示：“请分断路器”；再将手车重新摇到位，即到试验位置或工作位置时，装置停止报语音提示。
(2)断路器处于合闸位置，手车处于试验位置或工作位置，装置断路器合闸位置、试验或工作位置指示灯亮，当接地刀打到合位时，装置不断循环报语音提示：“请分接地刀”；再将接地刀打到分位时，装置停止提示报语音。
(3)当现场条件不具备时，也可以用导线短接断路器合闸位置及手车试验位置或工作位置和接地刀位置开关量，来模拟开关柜手车动作，使装置报语音提示。
4、温湿度控制部分测试：
     将配套的温湿度传感器和加热器对应接入装置，在常温（环境温度>5℃和湿度<90%RH）情况下测试。
     装置通电温湿度控制部分：数码管循环显示温湿度传感器采集到的1、2路的实际环境温度，当人为使传感器温度或湿度变化，数码管显示随温度或湿度变化而变化。
     装置温湿度控制部分：装置负载1、负载2、过热指示灯均不亮，加热器无输出。
     温湿度测试按照功能描述中的温湿度控制一项进行。
5、高压带电指示部分测试：
(1)装置高压带电指示部分端子从带电传感器上接入测试时，当耐压测试仪输入高压达到额定相电压的65%以上时，高压带电全部或对应相红色指示灯亮，闭锁、解除绿色指示灯不亮，电磁闭锁输出相测试时，当输入电压达到10-15V(注意输入电压最大不能超过20V，否则会造成装置损坏）时，高压带电对应相红色指示灯亮，闭锁解除绿色指示灯不亮，电磁闭锁输出断开，电磁闭锁断电。
   注意：用AC220V调压器测试高压带电指示，输入到装置电压最
大不能超过20V，否则将会造成装置损坏，由此造成的装置损坏，
我公司将做有偿维修或服务。
6、操作开关测试：
     对照操作开关的接点图，用万用表测量开关通断即可。
7、测试断路器带电分/合次数记录功能：
    当高压带电指示A、B、C任一相有电情况下，将断路器合闸状态变为分闸状态时，装置显示断路器带电分/合次数记录值+1。
8、人体感应测试：
    人体感应为反射式原理。感应距离与反射面颜色深浅有关，通常浅色距离在1米以内，另外在感应临界点时，会出现反复亮灭情况，请移近距离。测试人体感应时，请稳定正对装置前方，切勿用手臂或其它物体在装置前来回快速挥动。
9、自检功能测试：
    同时按动“ ◀ ”和“ ▲ ”高压带电显示“A、B、C”三个指示灯亮闭锁指示灯灭。显示面板上四个LED灯亮。同时播报“本柜主回路带电”稍等后自动恢复。
10、断路器带电分/合次数清零：
    同时按下“ ◀ ”和“  ”数值会被自动清零。

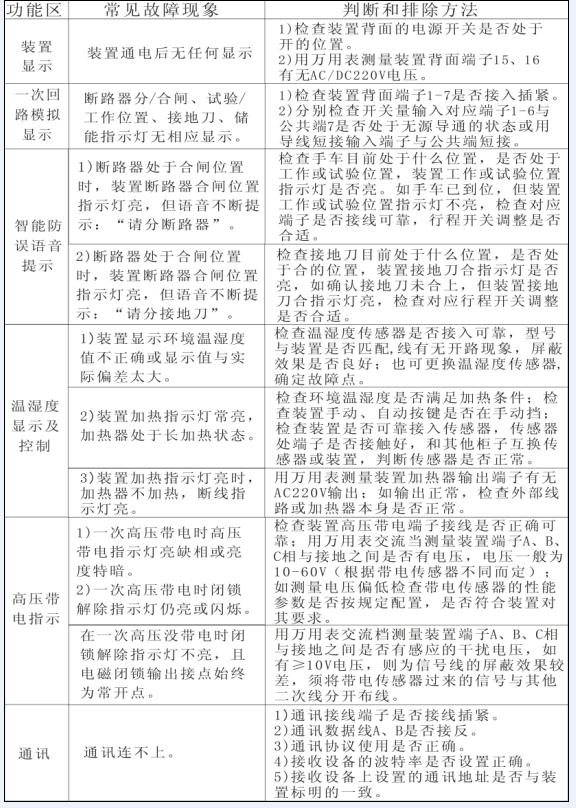

七、常见故障说明
