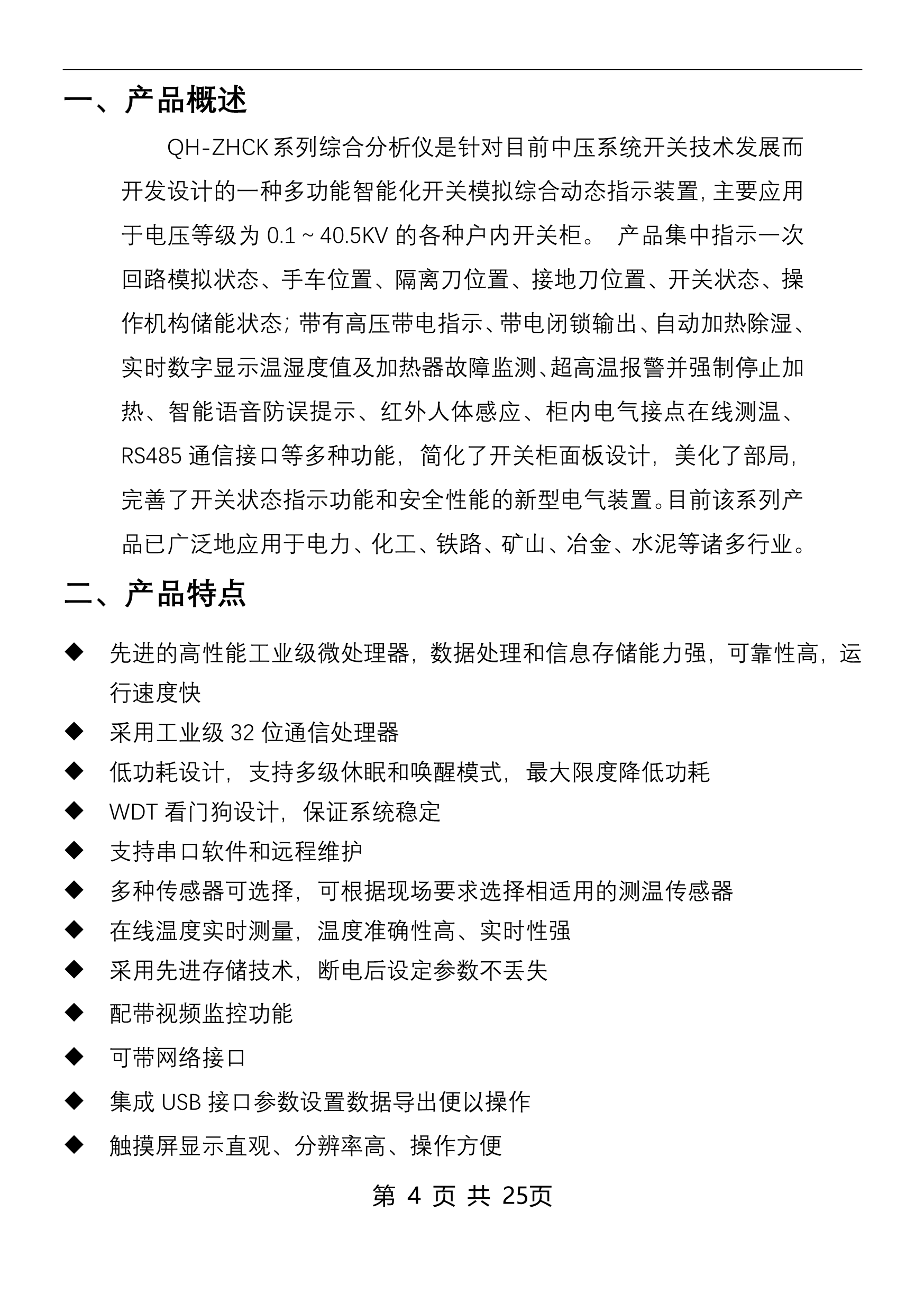

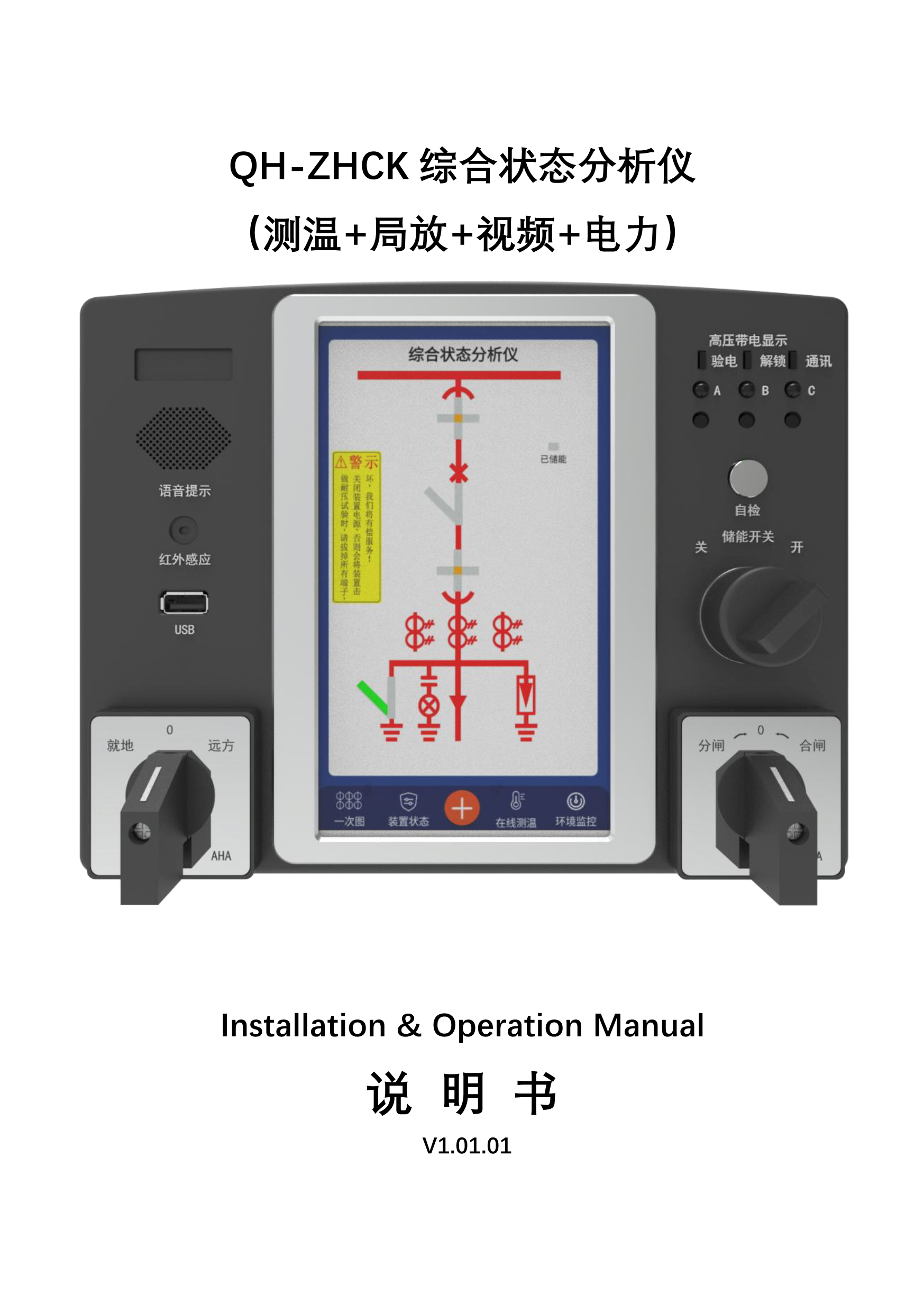

一、产品概述
该系列综合分析仪是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置,主要应用于电压等级为
二、产品特点
u 先进的高性能工业级微处理器,数据处理和信息存储能力强,可靠性高,运行速度快
u 采用工业级32位通信处理器
u 低功耗设计,支持多级休眠和唤醒模式,最大限度降低功耗
u WDT看门狗设计,保证系统稳定
u 支持串口软件和远程维护
u 多种传感器可选择,可根据现场要求选择相适用的测温传感器
u 在线温度实时测量,温度准确性高、实时性强
u 采用先进存储技术,断电后设定参数不丢失
u 集成电力测量、电能计量、谐波分析等功能
u 配带视频监控功能
u 可带网络接口
u 集成USB接口参数设置数据导出便以操作
u 触摸屏显示直观、分辨率高、操作方便
三、技术参数

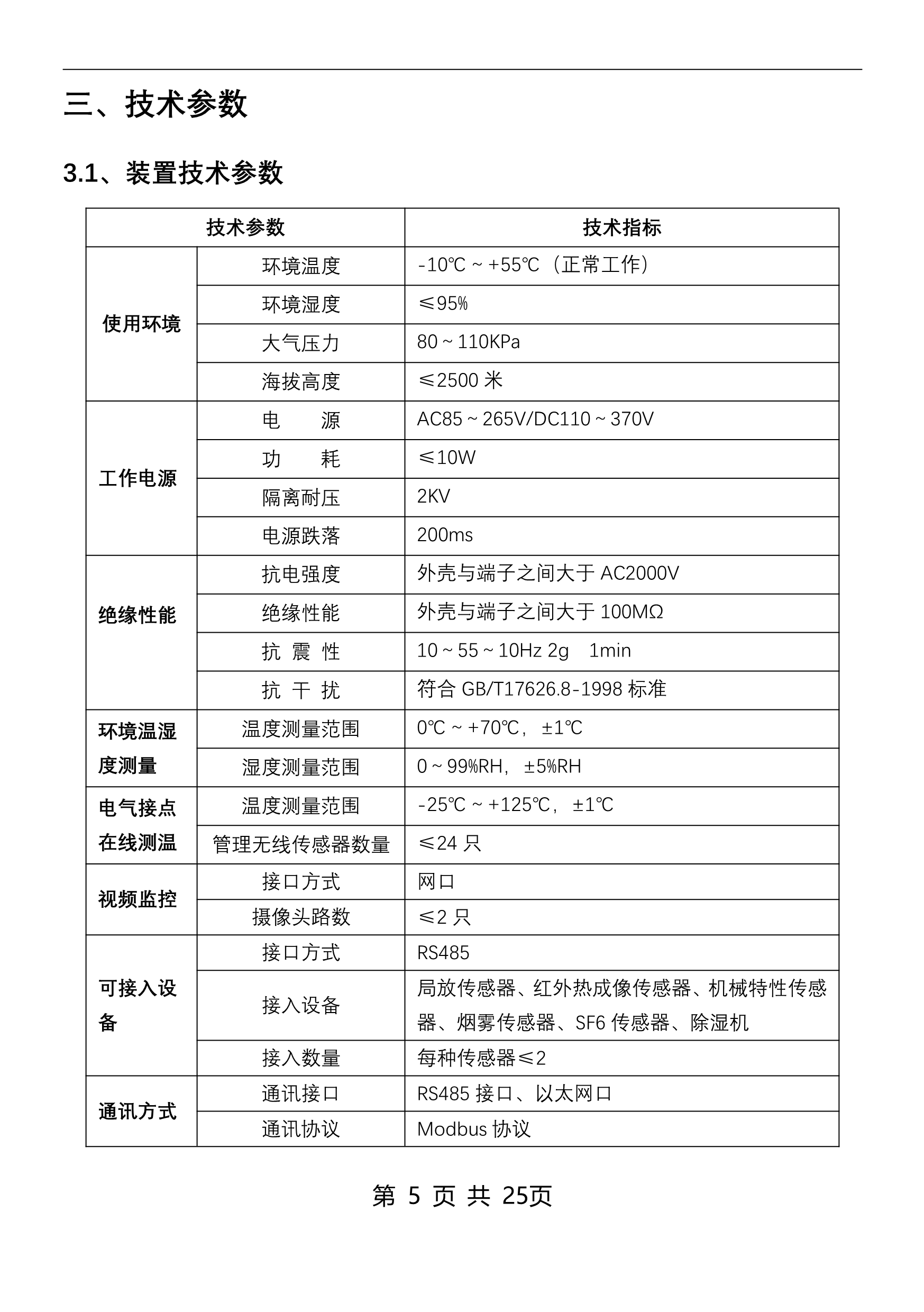

3.1 装置技术参数
技术参数 |
技术指标 |
使用环境 |
环境温度 |
-10℃~+55℃(正常工作) |
环境湿度 |
≤95% |
大气压力 |
80~110KPa |
海拔高度 |
≤2500米 |
工作电源 |
电 源 |
AC85~265V/DC110~370V |
功 耗 |
≤10W |
隔离耐压 |
2KV |
电源跌落 |
200ms |
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
绝缘性能 |
外壳与端子之间大于100ΜΩ |
抗 震 性 |
10~55~10Hz 2g 1min |
抗 干 扰 |
符合GB/T17626.8-1998标准 |
环境温湿度测量 |
温度测量范围 |
0℃~+70℃,±1℃ |
湿度测量范围 |
0~99%RH,±5%RH |
电气接点在线测温 |
温度测量范围 |
-25℃~+125℃,±1℃ |
管理无线传感器数量 |
≤15只 |
热成像分析功能 |
温度测量范围 |
-40℃~+300℃ |
红外探头路数 |
≤4只 |
视频监控 |
接口方式 |
USB接口 |
摄像头路数 |
≤2只 |
通讯方式 |
通讯接口 |
RS485接口、以太网口 |
通讯协议 |
Modbus协议 |
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
数据格式 |
8个数据位、1个停止位、无校验 |
数据保存时间 |
响应时间 |
≤4s |
保存时间 |
≥10年 |
安装方式 |
嵌入式安装 |

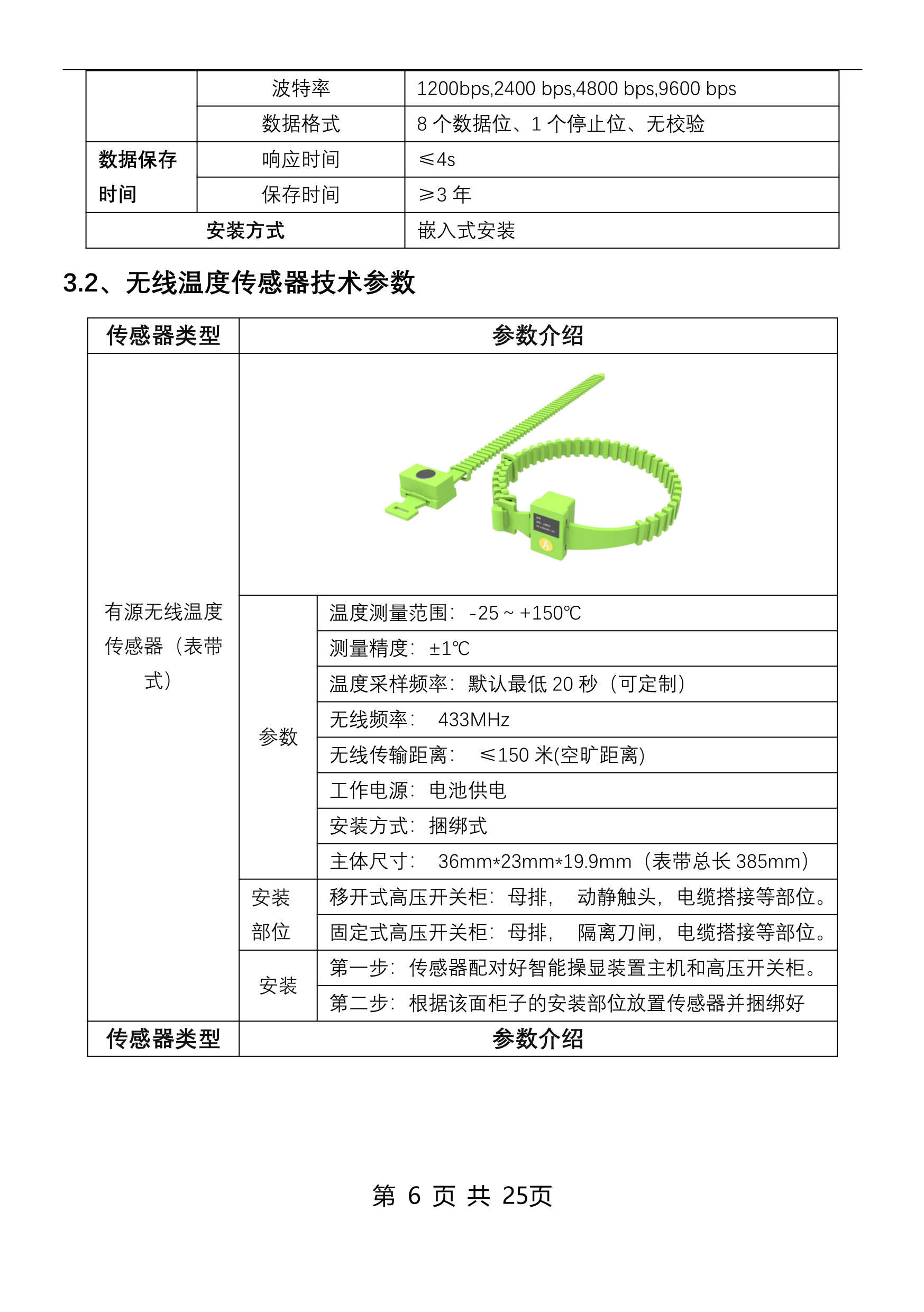

3.2 无线温度传感器技术参数
参数介绍 |
|
|
产品名称:无线温度传感器 |
产品名称:无线温度传感器 |
传感器类型:有源 |
传感器类型:无源 |
温度测量范围:-25~+125℃ |
温度测量范围:-25~+125℃ |
测量精度:±1℃ |
测量精度:±1℃ |
温度采样频率:默认5分钟 |
温度采样频率:默认10秒 |
无线频率:433MHz |
无线频率:433MHz |
无线传输距离:≤200米 |
无线传输距离:≤200米 |
电池使用寿命:8年 |
工作电源:感应取电 启动电流:≥8A |
安装方式:捆绑式 |
安装方式:捆绑式 |
主体尺寸:38mm*35mm*24mm |
主体尺寸:46mm*35mm*21mm |
|
|
产品名称:无线温度传感器 |
产品名称:温湿度传感器 |
传感器类型:微型无源 |
传感器类型:无线、有线 |
温度测量范围:-25~+125℃ |
工作环境: -20 ℃~80℃ |
测量精度:±1℃ |
温度测量范围:-40℃~125℃
湿度测量范围: 0%RH~100%RH |
温度采样频率:默认20秒(可定制) |
温度测量精度: ±1℃ 湿度测量精度: ±3%RH |
无线频率:433MHz |
温度采样频率:默认5min(可定制) |
无线传输距离:≤200米(空旷距离) |
无线频率:433MHz |
工作电源:感应取电 启动电流:≥5A |
无线传输距离:≤200米(空旷距离) |
安装方式:捆绑式 |
安装方式:螺丝固定、导轨安装 |
主体尺寸:26mm*22.5mm*10mm |
主体尺寸:60mm*45mm*28mm |

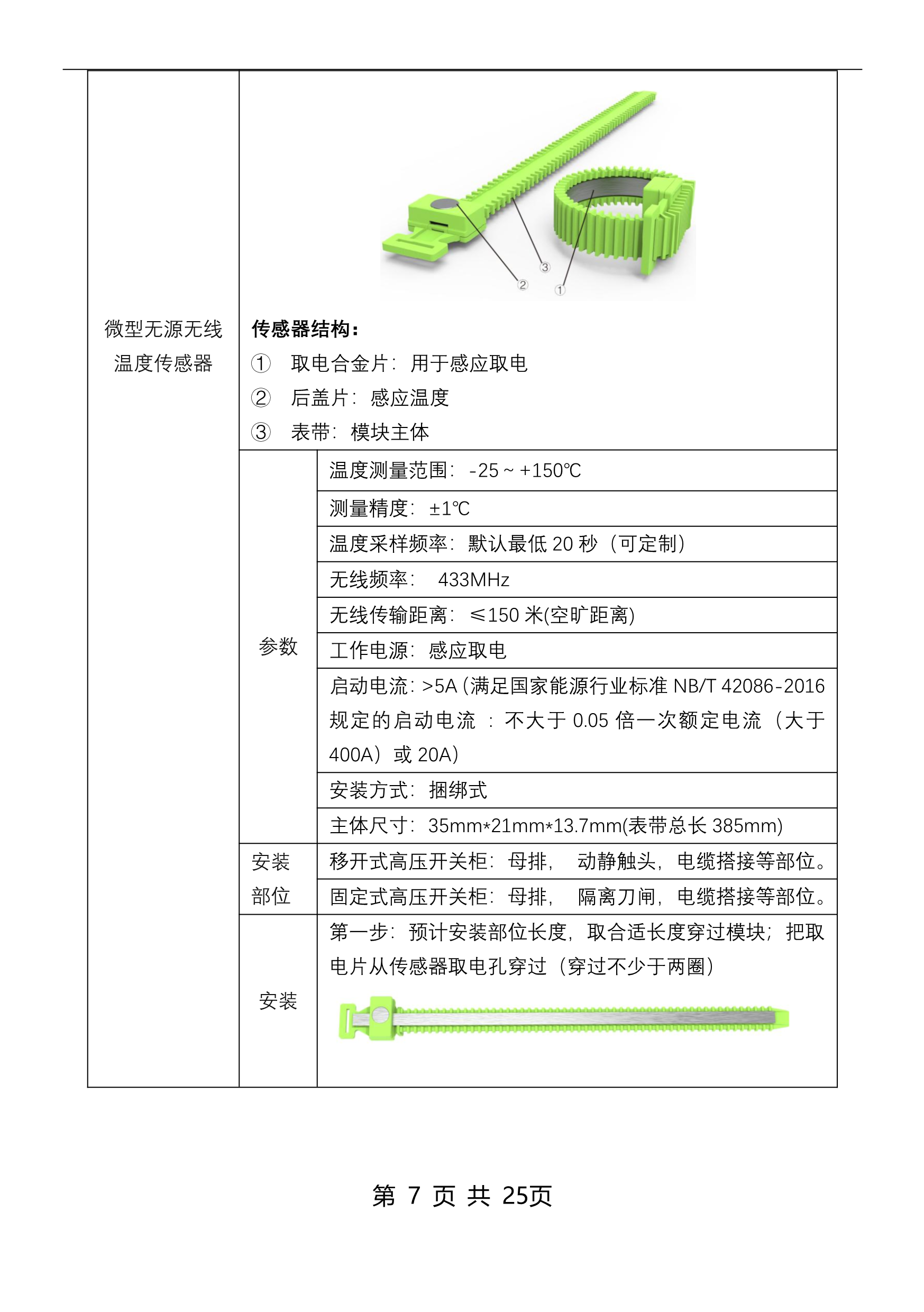

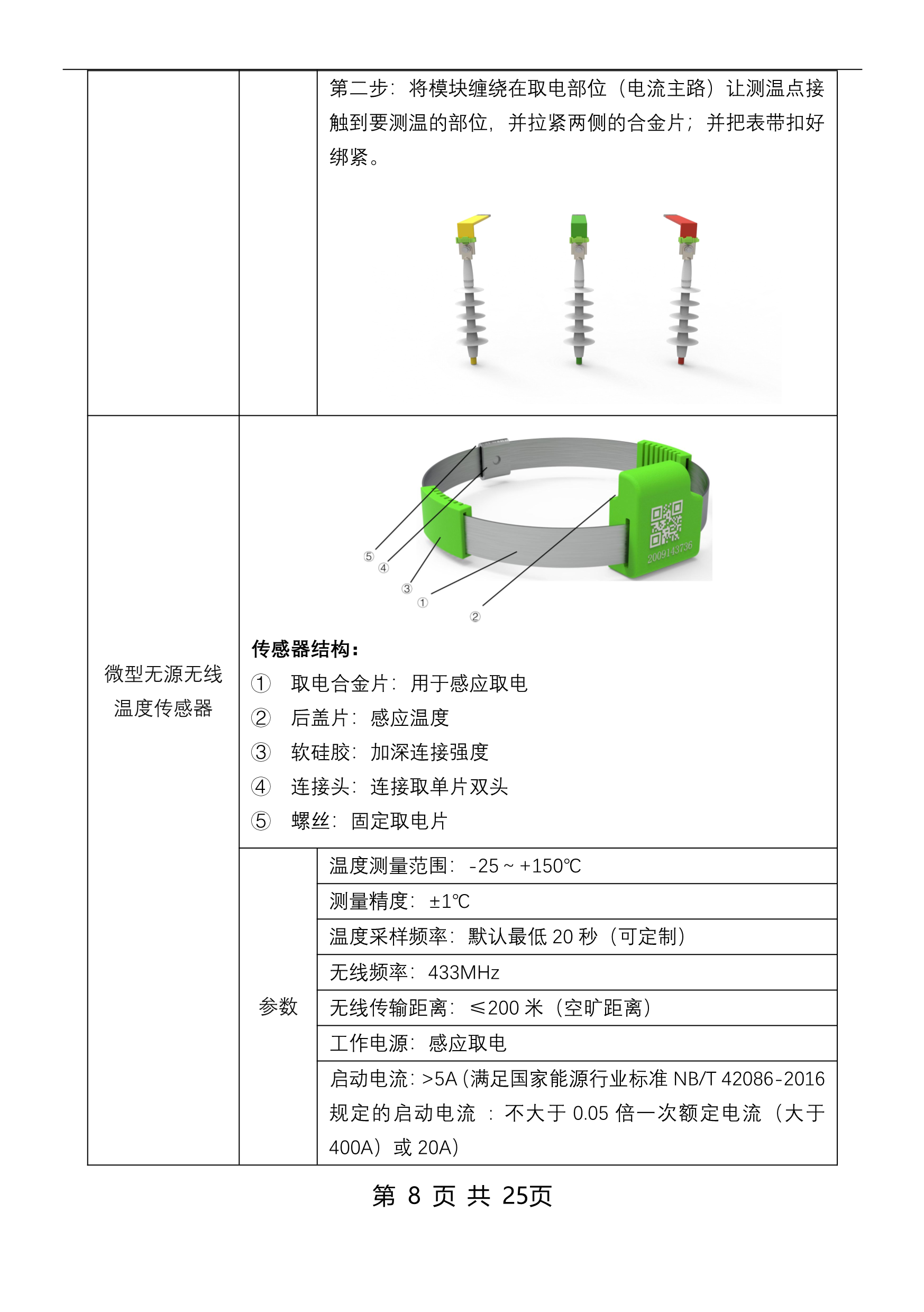

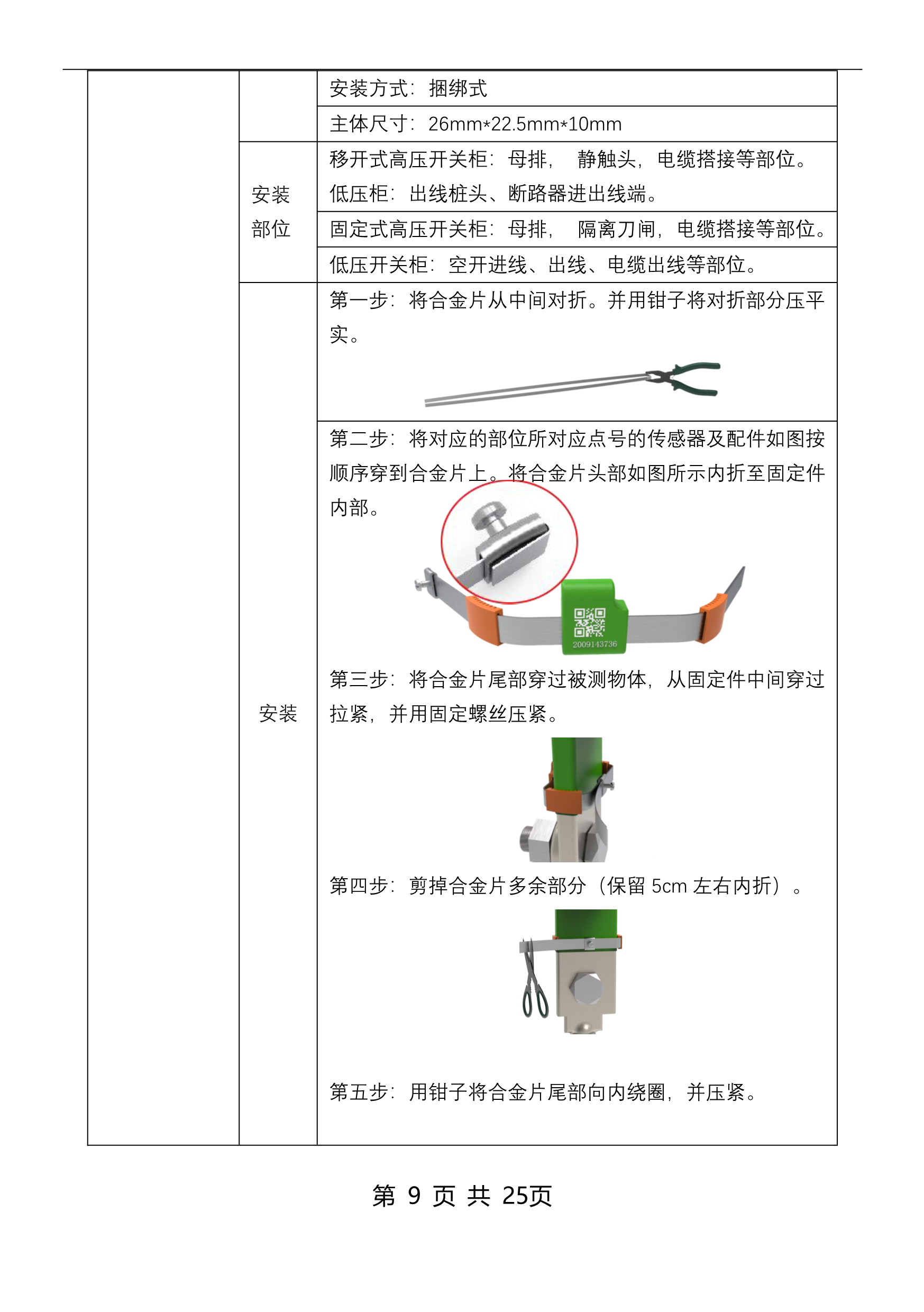

微型无源传感器安装方式
第一步:预计安装部位长度,取合适长度穿过模块;把取
电片跟软硅胶插入传感器(软硅胶有波纹的一面朝下跟感
应温度位置一致)
|
第二步:将模块缠绕在取电部位(电流主路)让测温点位接触到要测温部位,并拉紧两侧的合金片;然后把两头到卡扣底下重叠。用内六角拧紧螺丝。
|
安装完整如下图:
|
3.3、红外探头参数
红外温度传感器技术参数 |
温度测量范围 |
-40℃~+300℃ |
测量分辨率 |
0.1℃ |
测量精度 |
±2℃(中心区域,0~100℃) |
测量范围 |
55°x35°、110°x75° 0.5m |
采样时间 |
默认实时采集(可自由设置间隔时间) |
刷新率 |
0.5Hz…64Hz |
校验 |
无需校验 |
功耗 |
23mA(3.3V) |
数据接口 |
RS485接口 |
安装角度 |
55°x35° and 110°x75° |
工作环境 |
-10°C-70°C |

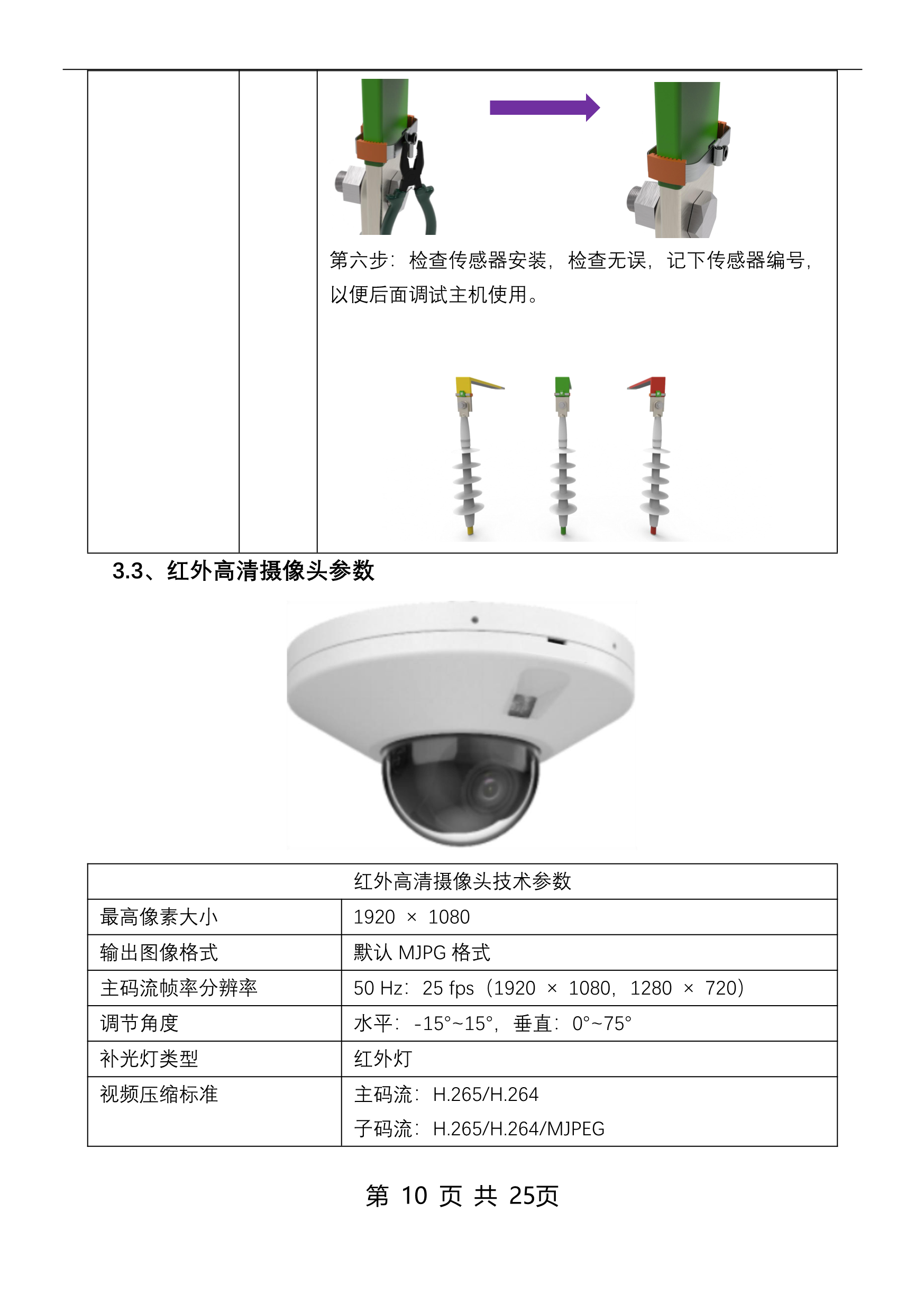

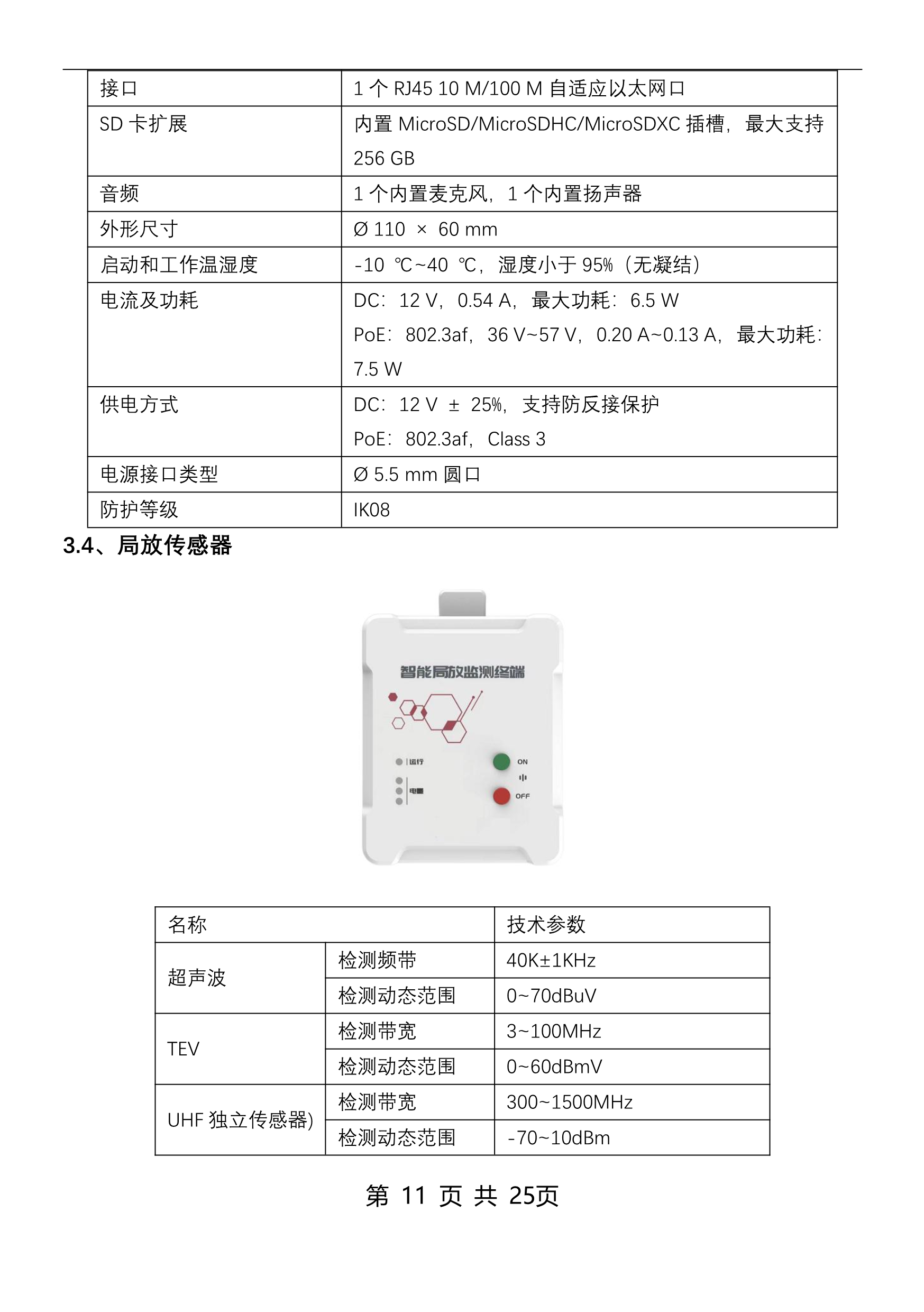

3.4、摄像头参数
红外夜视摄像头技术参数 |
最高像素大小 |
1280*720 |
输出图像格式 |
默认MJPG格式 |
支持分辨率及频率 |
1280*720 MJPG 30帧 640*480 MJPG 30帧 |
信噪比 |
39db |
动态范围 |
69db |
灵敏度 |
3300mV/Lux-scc |
最低照度 |
0.01ux |
接口类型 |
USB2.0 OTG |
支持免驱协议 |
USB vieo Class(UVC) |
自动曝光控制AEC |
支持 |
自动自平衡AEB |
支持 |
自动增益控制AGC |
支持 |
可调参数 |
亮度 对比度 色饱和度 色调 清晰度 曝光度 |
镜头 |
标配3.6mm |
供电方式 |
USB |
工作温度 |
-20—60度 |
扳机尺寸重量 |
38*38mm 30g |
线长 |
5米 |
红外夜视 |
支持 |
补光灯板 |
2课超清点阵红外灯珠 |
数据线长 |
5米 |
安装部位 |
断路器室、电缆室、隔离刀闸室等 |
安装方式 |
螺丝固定 |
安装操作
摄像头部分跟底部可拆卸,安装时把底部拆下来用螺丝固定在柜内,底座安装完成后再把摄像头部分拧紧在底座上;安装螺丝孔径大小6.8mm。
安装位置示意图
摄像头安装在断路器左上角处(红色圆圈处)可以监测这个断路器情况;具体走线方式需根据柜子厂家布线规则来定义
安装图片
3.3、电力参数
技术参数 |
技术指标 |
电力参数 |
电流 |
范围:0.030~6A,精度:0.2% |
电压 |
范围:9~400V,精度:0.2% |
有功功率 |
范围:0~99999999kw,精度:0.5% |
无功功率 |
范围:0~99999999kvar,精度:0.5% |
功率因素 |
范围:0.0~0.99,精度:0.5% |
频率 |
范围:40-60Hz,精度:±0.01Hz |
有功电能 |
0~99999999 Mwh,0.5% |
无功电能 |
0~99999999 Mvarh,1.0% |
电能脉冲输出 |
脉冲输出接口(选配) |
计量电压 |
三相三线3×100V,3×380V
三相四线3×57.7V , 3×220V |
基本电流(Ib) |
1A,5A, |
接线方式 |
三相四线、三相三线 |
电力参数功能配置表 |
三相电流 |
√ |
三相电压 |
√ |
有功功率 |
√ |
无功功率 |
√ |
频率 |
√ |
视在功率 |
√ |
功率因数 |
√ |
有功电能 |
√ |
无功电能 |
√ |
31次电压谐波含量 |
√ |
31次电流谐波含量 |
√ |
|
|
四、装置面板功能图
序号 |
功能 |
序号 |
功能 |
1 |
触摸屏显示界面 |
13 |
三相验电孔 |
2 |
实验位置显示灯 |
14 |
工作位置指示灯 |
3 |
喇叭 |
15 |
储能指示灯 |
4 |
红外感应 |
16 |
自检按钮 |
5 |
USB接口 |
17 |
断路器分指示灯 |
6 |
接地合状态指示 |
18 |
断路器合指示灯 |
7 |
接地分状态指示 |
19 |
储能开关 |
8 |
就地/远方转换开关 |
20 |
温湿度传感器显示 |
9 |
验电指示灯 |
21 |
加热、排风、照明指示灯 |
10 |
运行指示灯 |
22 |
分/合闸转换开关 |
11 |
备用指示灯 |
|
|
12 |
三相带电指示灯 |
|
|

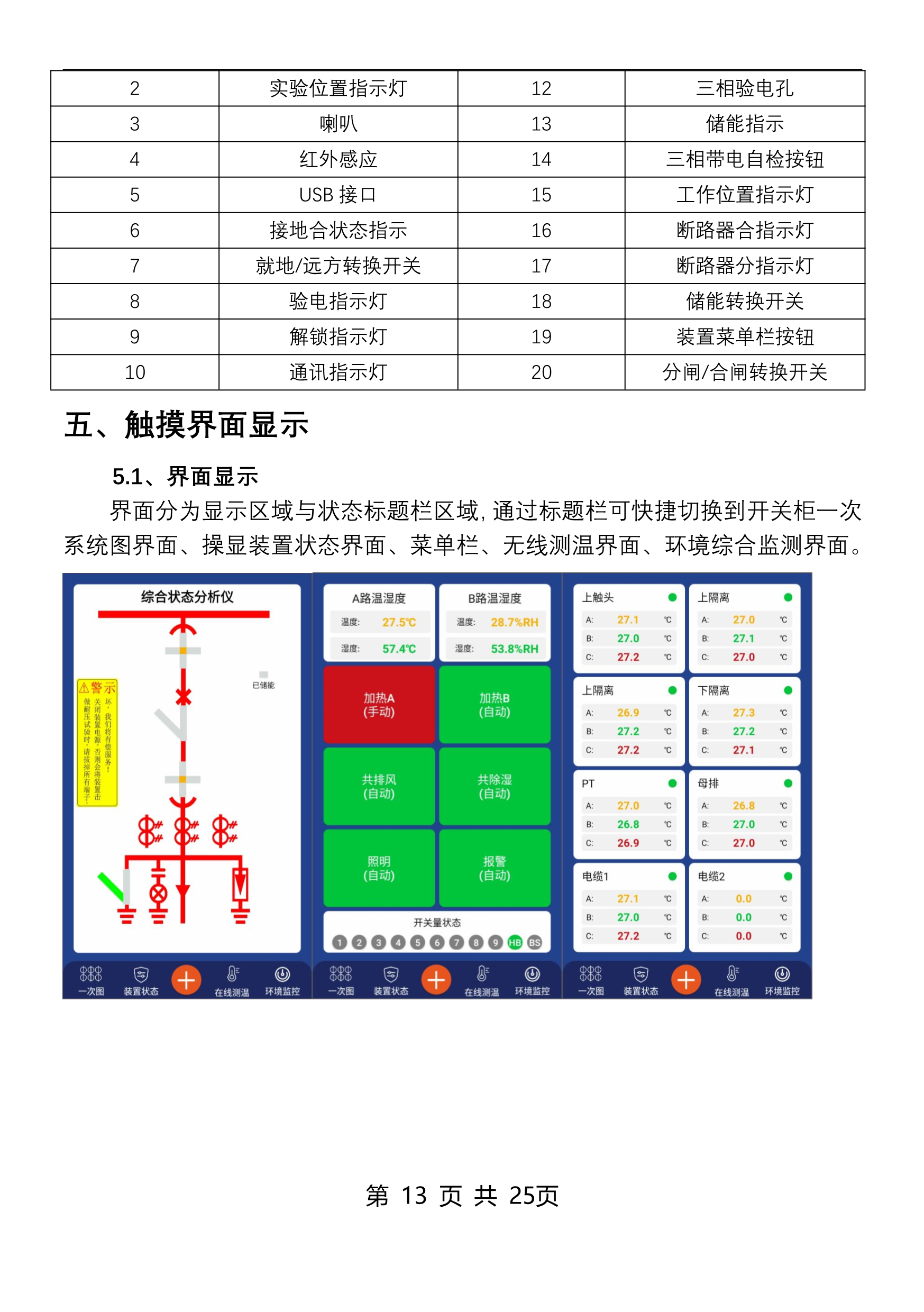

五、触摸界面显示
5.1、界面显示
界面分为3个显示区,一区为菜单栏显示区,主要用于操控各功能参数设置操作为主;二区为主界面显示区,显示一次系统模拟图、两路温湿度传感器显示、加热排风照明输出指示;三区为功能显示区,主要显示温度数据、电力数据、谐波分析、智能抄表、遥测越限、遥信变位、热成像分析、视频监控等功能点击对应功能进入数据展示界面。
5.2、温度界面
以颜色区分相序,每3个传感器为一组横排显示直观便于关于统一部位温差变化,显示每个测温传感器的实时温度值,可显示最近一个月历史曲线;记录每个测温点最近1年每个月最高温度记录,

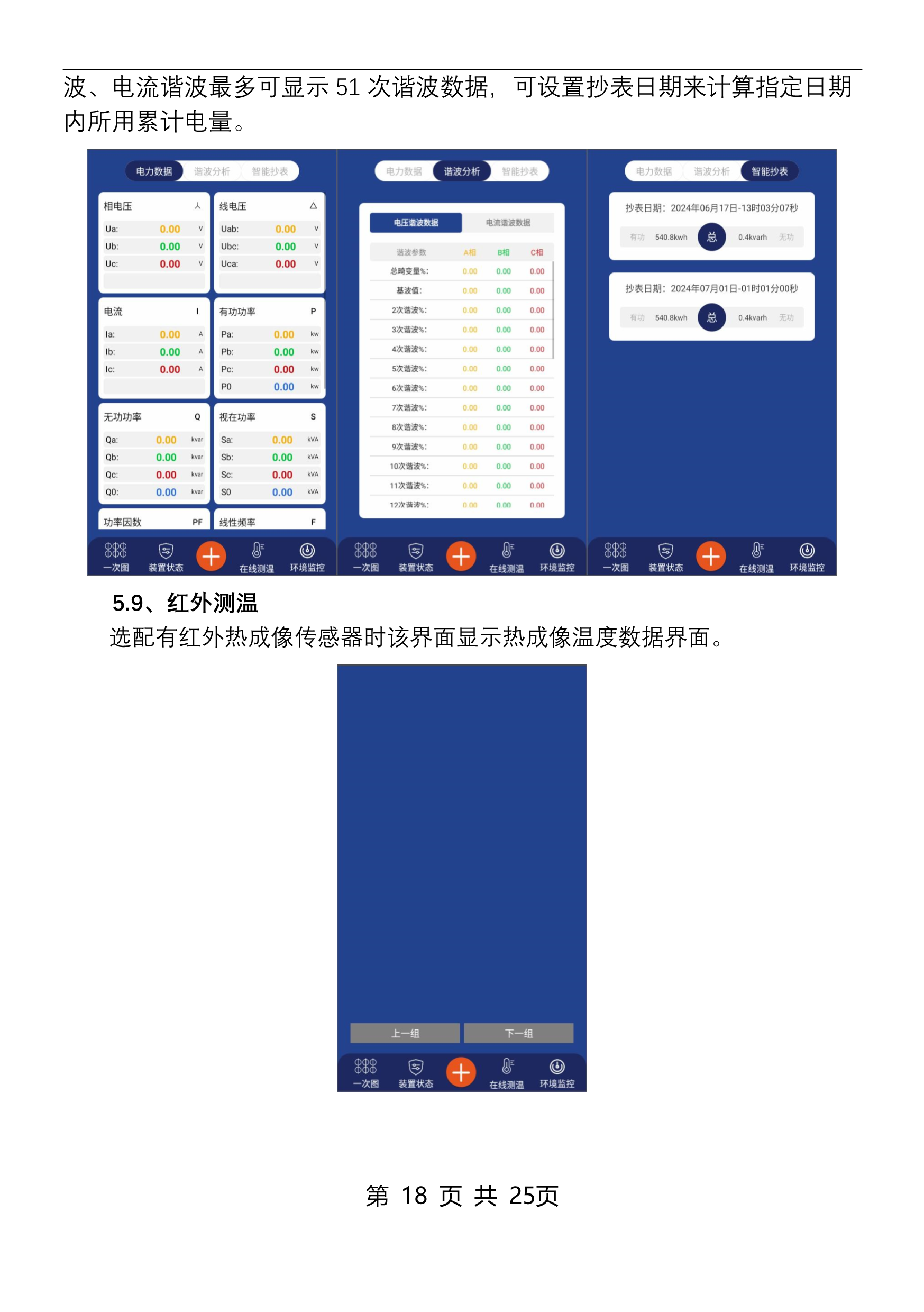

5.3、电力参数
可测量三相电流、线电压、相电压、有功功率、无功功率、视在功率、功率因数、频率、总有功电量、总无功电量、31次电流谐波、31次电压谐波、智能抄表。

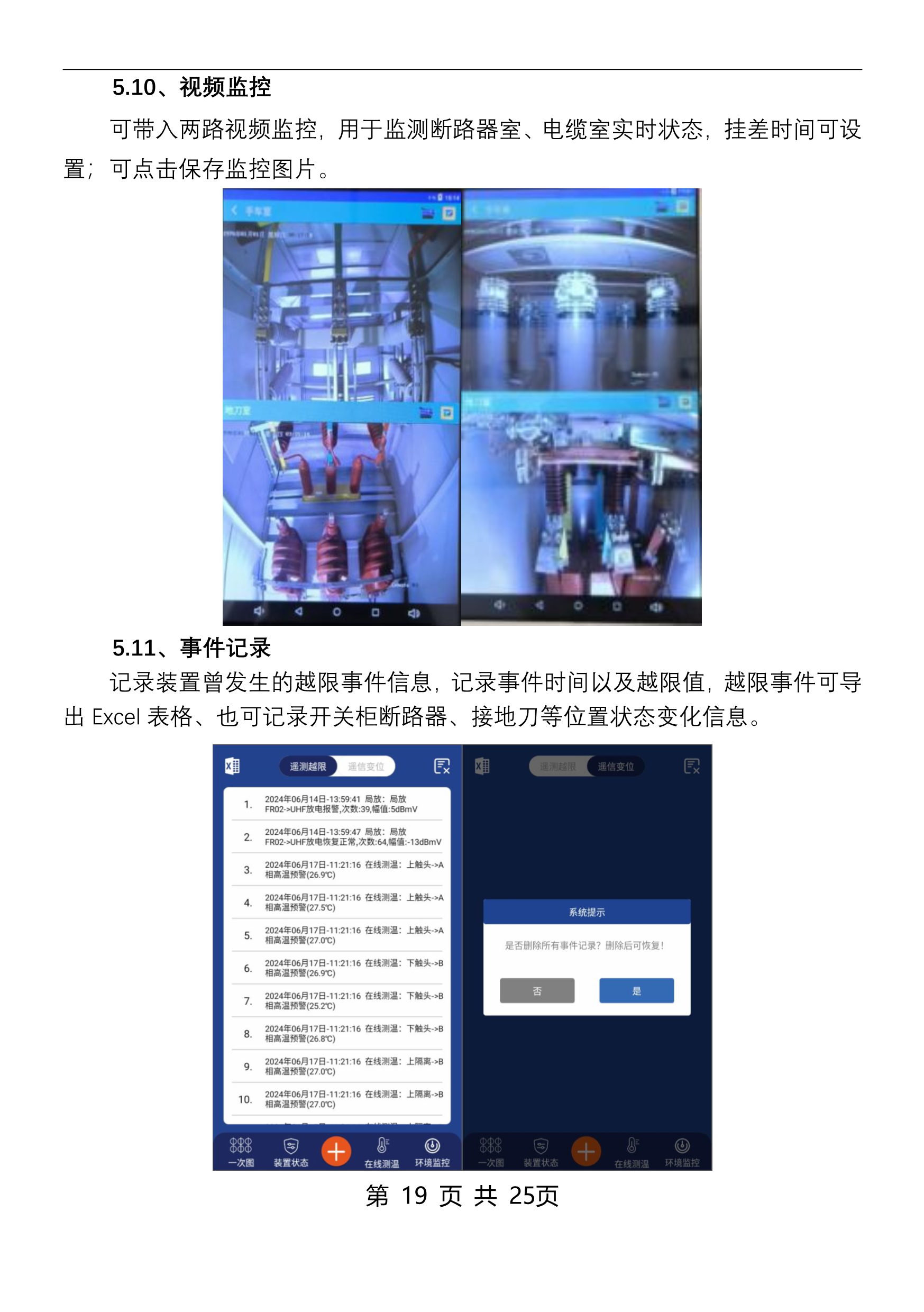

5.4、视频监控
可带入两路视频监控,用于监测断路器实时状态,挂差时间可设置。
5.5、热成像分析
最多可同时接入4路红外测温探头检测柜内温度。可在显示区域内最多框选3个区域分别展示,显示每个框选区域内的最大值、最小值、平均值、预警点数、报警点数;点击图像可弹该探头所有发生的报警信息。
5.6、遥测越限\遥信变位
温度超温信息事件记录;记录断路器分合闸操作事件。

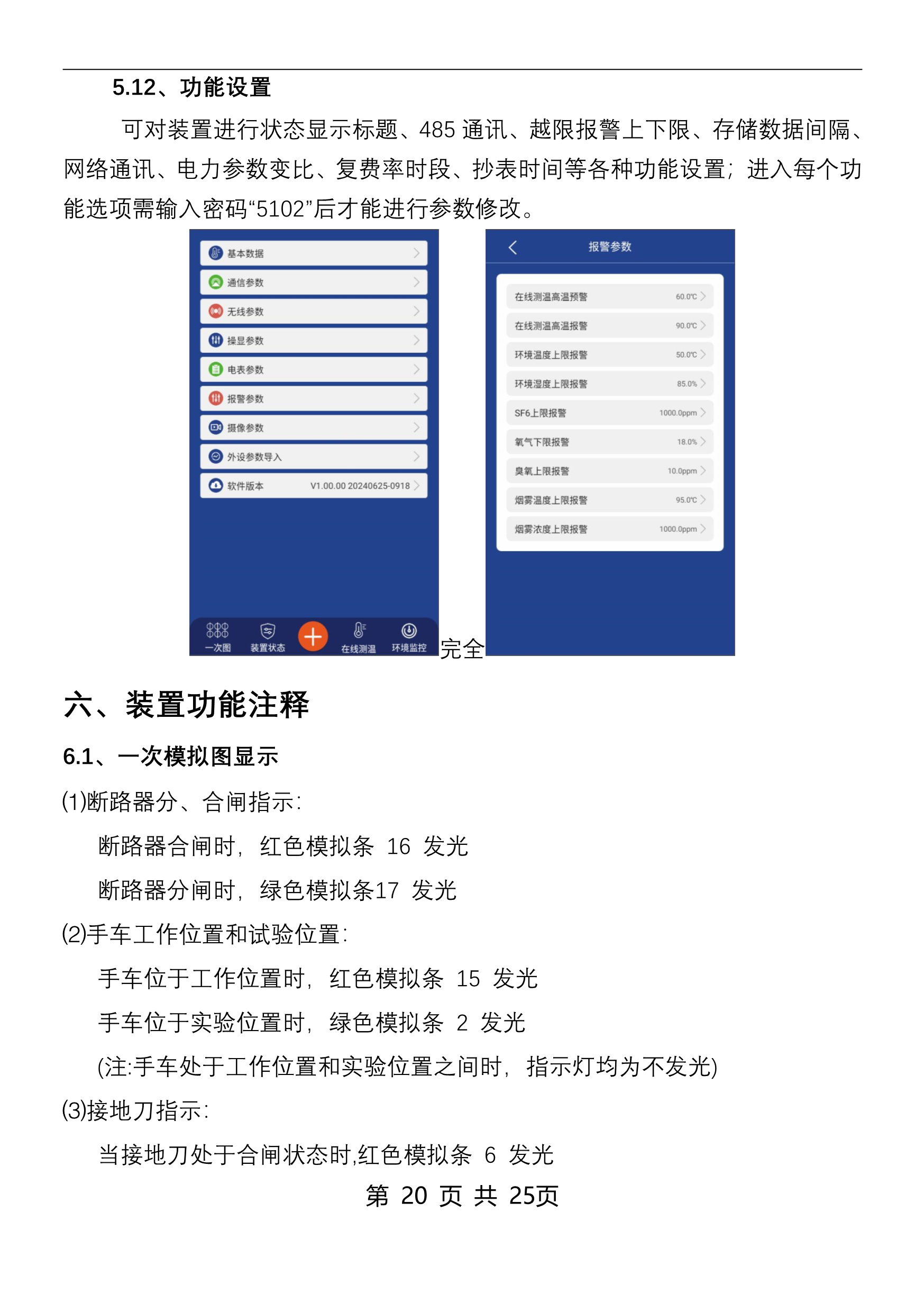

5.5、功能设置
可对装置进行状态显示标题、485通讯、越限报警上下限、存储数据间隔、网络通讯、电力参数变比、复费率时段、抄表时间等各种功能设置;进入每个功能选项需输入密码“5102”后才能进行参数修改。
六、装置功能注释
6.1 一次模拟图显示
⑴断路器分、合闸指示:
断路器合闸时,红色模拟条 18 发光
断路器分闸时,绿色模拟条17 发光
⑵手车工作位置和试验位置:
手车位于工作位置时,红色模拟条 14 发光
手车位于实验位置时,绿色模拟条 2 发光
(注:手车处于工作位置和实验位置之间时,指示灯均为不发光)
⑶接地刀指示:
当接地刀处于分闸状态时,绿色模拟条 7 发光
当接地刀处于合闸状态时,红色模拟条 6 发光
⑷储能:
当已储能时,储能指示灯 15 发光
当未储能时,储能指示灯 15 不发光
6.2 防误语音提示
⑴当接地刀处于分闸状态、断路器处于合闸状态,误将手车从试验位置推至
工作位置时,防误语音提示“请分断路器”同时模拟条2、6、7、14、17闪烁。
⑵当接地刀处于合闸状态、断路器处于分闸状态,误将手车从试验位置推至工作位置时,防误语音提示"请分接地刀",同时模拟条2、7、14、17、18闪烁。
⑶当接地刀处于合闸状态、断路器(负荷开关、接触器)处于合闸状态,误将手车从试验位置推至工作位置时,防误语音提示“请分断路器,请分接地刀”,同时模拟条2、7、14、17闪烁。
注:三条语音提示内容主要针对手车式断路器柜。
6.3 分合闸操作功能
开关柜智能操显装置可按客户实际需求配置最多不超过三只转换开关,也可根据客户实际需要改为相应的按钮,可实现以下操作:
1)分合闸操作;2)储能操作;3)远方/就地操作;4)照明操作。
6.4 加热除湿及排风控制功能
6.4.1 出厂默认:温度上限 +15℃, 下限 +5℃;
湿度上限90%RH, 下限75%RH;
排风上限+40℃, 下限+30℃;
6.4.2 加热启动:当传感器测得的环境温度低于设定的温度下限
值,或者测得的湿度值大于设定的湿度上限值时启动加热。
6.4.3 加热停止:
a)当传感器测得的环境温度高于设定的温度上限值或测得
的湿度低于设定的湿度下限值时,停止加热;
b)当传感器测得的环境温度超过+40℃时无条件停止加热,
防止过热损伤。
6.4.4 排风启动:当传感器测得的环境温度高于设定排风上限时,
启动排风,低于排风下限时,停止排风。
6.5 高压带电显示及闭锁功能
LED启辉电压(kV):额定相电压×(0.15-0.65)
闭锁启控电压(kV):额定相电压×0.65
当三相高压同时不带电的状态下,闭锁触点输出闭合,同时解锁指示的红灯
亮。否则闭锁有效,同时启动闭锁无源触点输出。
注:接入电容式高压带电传感器(其输出短路电流不低于220μA±10%)。
七、开孔尺寸与接线图
装置开孔尺寸:220*165mm |
安装方式:嵌入式安装 |
温湿度传感器外形尺寸(单位:mm) |
安装方式:35mm导轨安装 |
接线图 |
