QH-DT系列智能动态补偿开关采用现代电力电子技术，是一种对低压补偿电容器进行快速投切的功率器件，采用晶闸管模块进行投切，工作过程无涌流，无冲击电压，响应时间小于20ms，适用于0.4kV系统下频繁变化的容性或感性负载的通断控制。
1 产品功能
u 快速投切，响应时间小于20ms，满足频繁投切控制场合
u 过零投切，零电压投入，零电流切除，对电容冲击小，延长了电容使用寿命
u 智能互联，RJ45网线连接，自动与QH-ICK控制器组网，数据交换，运行状态透明可视
u 智能散热，自带散热风扇，并实现风扇自动控制
u 智能诊断，可自动判断开关的故障、电压缺相等问题
u 状态指示，LED灯显示投入、切除状态等信息
2 产品选型
|
补偿方式
|
型号
|
投切容量(kVar)
|
外形尺寸(mm)
|
安装尺寸(mm)
|
|
共补
|
QH-DT25/G
|
25
|
260×142×182
|
240×80
|
|
QH-DT40/G
|
40
|
260×142×182
|
240×80
|
|
QH-DT60/G
|
60
|
260×142×182
|
240×80
|
|
分补
|
QH-DT25/F
|
25
|
260×142×182
|
240×80
|
|
QH-DT40/F
|
40
|
260×142×182
|
240×80
|
|
QH-DT60/F
|
60
|
260×142×182
|
240×80
|
3 技术参数
|
额定电压
|
AC 230V、AC 380V
|
|
控制电容
|
≤60kVar
|
|
控制方式
|
通信控制，与我司QH-ICK控制器配套使用
|
|
投切时间
|
≤20ms
|
|
投切次数
|
100万次
|
|
冷却方式
|
主动风冷
|
|
工作环境
|
温度：-25~50℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|
|
接点耐压
|
≥1600V
|

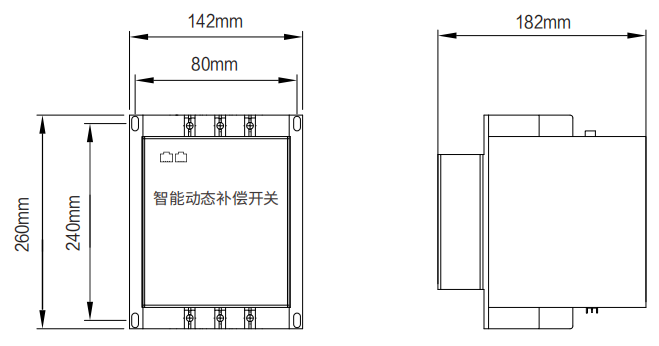

4 产品尺寸
5 产品接线
