QH-6000JK电气火灾监控设备采用Z-BUS直流载波通信总线与电气火灾监控探测器组成电气火灾监控网络，通过电气火灾监控探测器实时监测用电回路中剩余电流、温度信息等参数，实时上传数据至电气火灾监控设备，实现集中监测和集中管理，提醒用户对隐患线路进行排查或者更换。
1 产品功能
基本功能
u 采用Z-BUS直流载波通信与电气火灾探测器通信和供电
u 具备4路总线接口，支持128×4台探测器
u 具备声光报警显示，支持消音、自检和复位
u 上行通信采用1路RS485，支持主机级联功能
u 内置4路开关量输入、2路继电器输出和微型打印机
增选功能
u 1路以太网接口：W
u 备用电源：B
2 技术参数
|
辅助电源
|
AC 220V（85%~110%）
|
|
频率范围
|
50Hz±1Hz
|
|
输出电压
|
24V
|
|
输出电流
|
5A
|
|
总线数量
|
4路Z-BUS直流载波通信接口，支持128×4台探测器
|
|
线缆规格
|
ZR-RVSP2×1.5mm²及以上
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：＜3200米
|
|
绝缘电阻
|
电源端子对机壳电阻≥100MΩ，输出端子对机壳电阻≥100MΩ
|
|
产品耐压
|
电源与机壳之间耐压≥AC 1500V，输出端子与机壳之间耐压≥AC 500V
|
|
安装方式
|
壁挂式
|

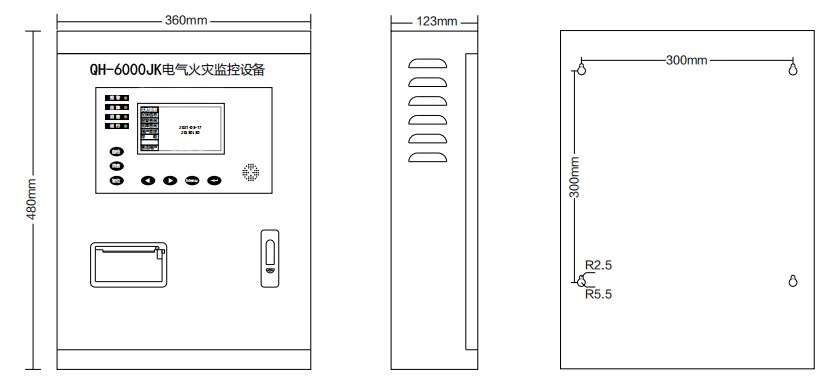

3 产品尺寸
4 总线布线距离
Z-BUS直流载波通信总线，支持总线供电、无极性、任意拓扑、抗干扰能力强。
|
推荐总线类型
|
探测器数量
|
允许分支距离
|
允许总压降
|
|
ZR-RVSP2×1.5mm2
|
≤128
|
300m
|
5V
|
|
ZR-RVSP2×1.5mm2
|
≤64
|
600m
|
5V
|
|
ZR-RVSP2×1.5mm2
|
≤32
|
1200m
|
5V
|
