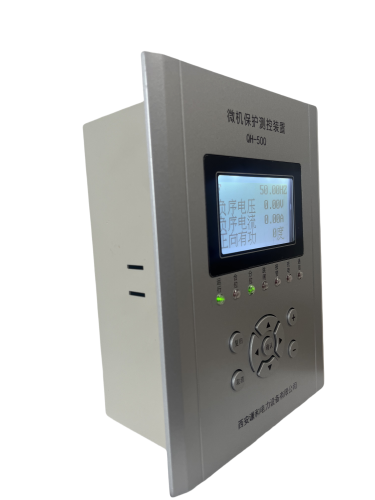

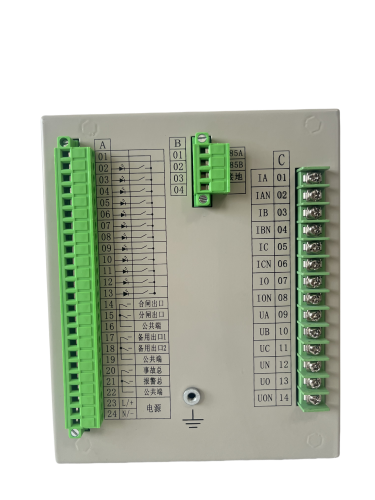

1.装置概述
QH-500系列微机保护测控装置适用于10kV及以下各电压等级的间隔单元的保护测控,具备完善的保护、测量、控制、进线备投及通信监视功能,为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案,可有力地保障高低压电网及厂用电系统的安全稳定运行。可以和其它保护、自动化设备一起,通过通信接口组成自动化系统。全部装置均可组屏集中安装,也可就地安装于高低压开关柜。
具体型号划分:
名称 | 通用型保护测控装置 |
应用范围 | 线路、变压器、母联、电容器 |

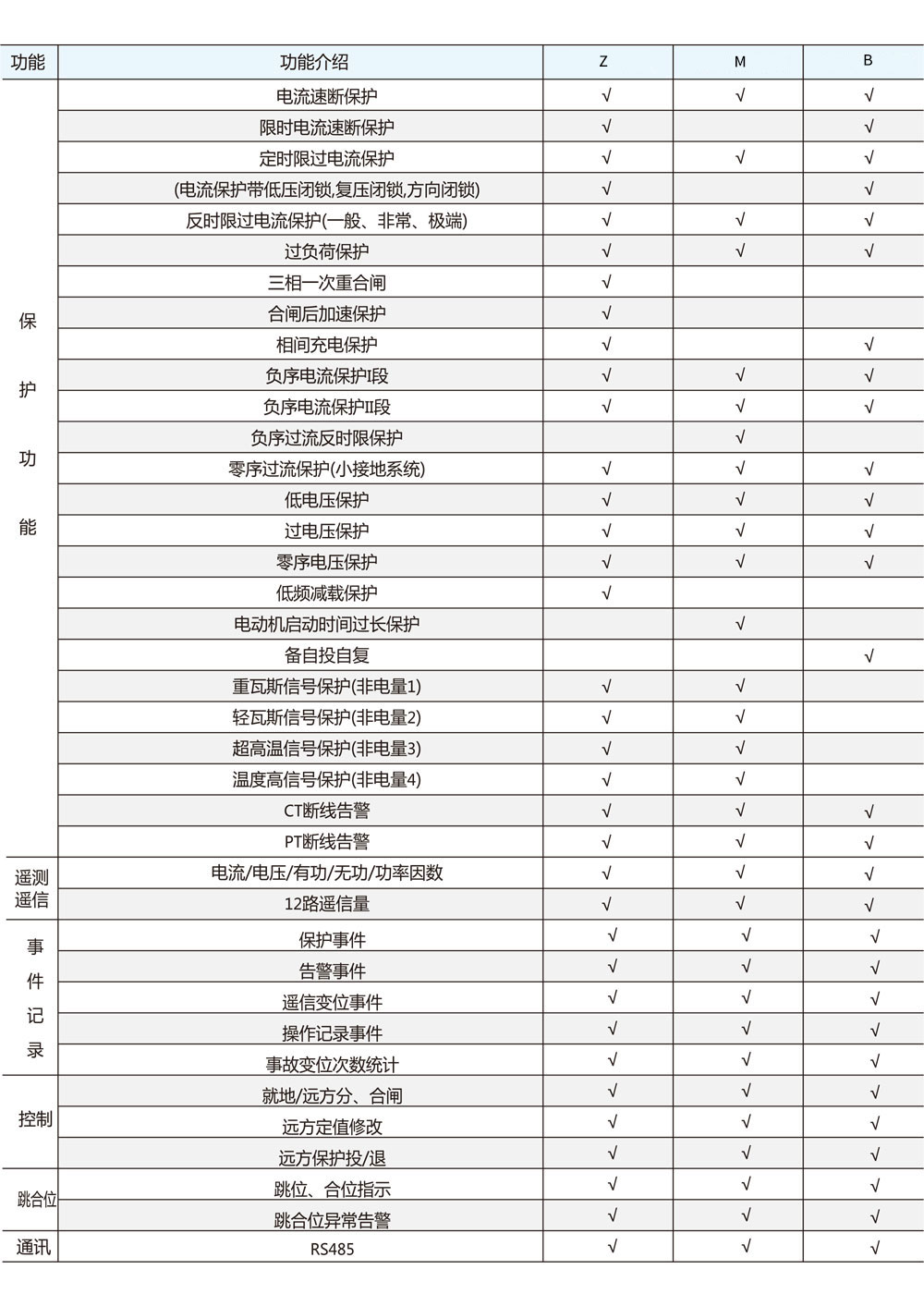

保护功能配置表
功能 | 功能介绍 | 综合保护 |
保 护 功 能 |
电流速断保护 | √ |
限时电流速断保护 | √ | |
定时限过电流保护 | √ | |
(电流保护带低压闭锁,复压闭锁,方向闭锁) | √ | |
反时限过电流保护(一般、非常、极端) | √ | |
过负荷保护 | √ | |
三相一次重合闸 | √ | |
合闸后加速保护 | √ | |
相间充电保护 | √ | |
负序电流保护I段 | √ | |
负序电流保护II段 | √ | |
负序过流反时限保护 | ||
零序过流保护(小接地系统) | √ | |
低电压保护 | √ | |
过电压保护 | √ | |
零序电压保护 | √ | |
负序电压保护 | ||
低频减载保护 | √ | |
电动机启动时间过长保护 | ||
备自投或自复 | ||
重瓦斯信号保护(非电量1) | √ | |
轻瓦斯信号保护(非电量2) | √ | |
超温信号保护(非电量3) | √ | |
温度高信号保护(非电量4) | √ | |
CT断线告警 | √ | |
PT断线告警 | √ | |
功能 | 功能介绍 | 综合保护 |
遥测 遥信 |
电流、电压、有功、无功、功率因数、频率 | √ |
12路遥信量 | √ | |
事 件 记 录 |
保护事件 | √ |
告警事件 | √ | |
遥信变位事件 | √ | |
操作记录事件 | √ | |
事故变位次数统计 | √ | |
控 制 |
就地/远方分、合闸 | √ |
远方定值修改 | √ | |
远方保护投/退 | √ | |
跳 合 位 |
跳位、合位指示 | √ |
跳合位异常告警 | √ | |
通讯 | RS485 | √ |
1.2装置特点
u 采用全密封式结构,具有良好的抗震、防尘性能
u 小型化设计,体积小,重量轻,外形美观,安装方便
u 采用独特的可靠性设计,无可调元件,装置稳定性好,抗干扰性强
u 全汉化液晶显示,人机界面清晰易懂,操作整定极为方便
u 装置供电电源、控制回路均为交直流两用
u 具有RS485总线串行通信口,并集成了MODBUS标准通信规约
u 具有事件顺序记录功能,可记录150条事件,数据掉电不丢失
u 具备完善的自检功能,完整的异常记录、事件记录、操作记录,所有信息掉电保持
u 外形小巧精细、结构合理,采用高等级、高品质的元器件及多层板技术和SMT工艺,使产品具有很高的电气性能
u 具有完整的断路器操作回路
u 超低功耗

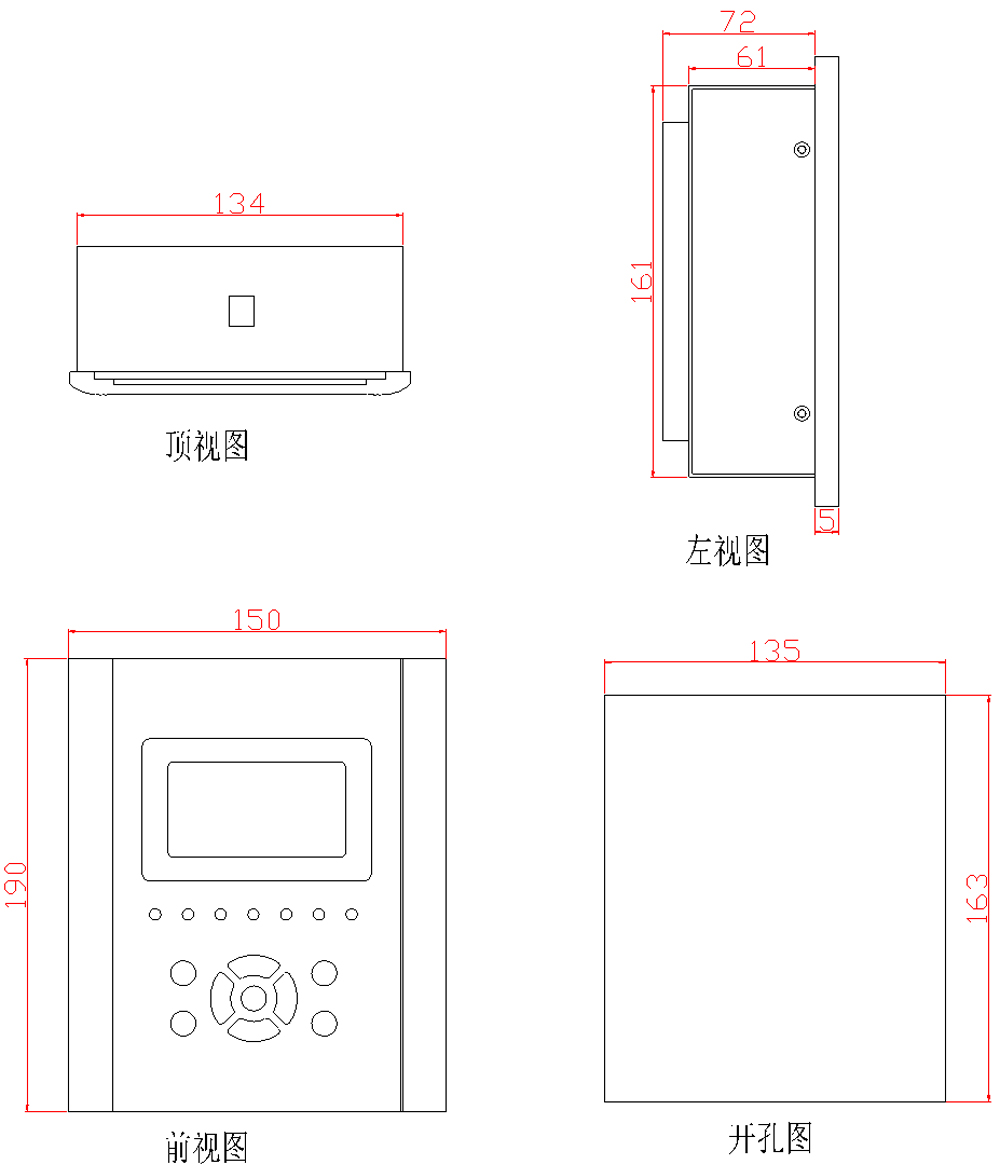

装置开孔图:
