QHXF701系列消防设备电源监控模块用于监测各类消防设备电源的电压、电流及开关状态，上传至监控设备实现集中监测和集中管理；当回路中相关参数异常时，监控设备发出声光报警，指示报警部位，提醒用户排查消防设备的供电电源，确保火灾发生时消防设备正常供电。
1 产品功能
基本功能
u 消防电源电压、电流实时监测
u 2路开关量输入
u 采用Z-BUS直流载波通信总线技术，总线供电和通信
增选功能
u 1路继电器输出：DO
三相电压路数：U、2U、3U
三相电流路数：I
注：选择监测三路三相电压时，不可选择电流监测
2 技术参数
|
辅助电源
|
DC 24V（Z-BUS直流载波通信总线供电），功耗：≤0.3VA
|
|
显示方式
|
LCD
|
|
电压监测
|
交流量程：AC 220V
|
|
电流监测
|
电流输入：AC 5A（电流互感器需另配）
|
|
开关量输入
|
干接点（内置电源），光耦隔离
|
|
继电器输出
|
触点容量（阻性）：AC 250V/5A，DC 30V/5A
|
|
通信方式
|
Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
|
|
工作环境
|
温度：-25~70℃，相对湿度：≤93%RH，海拔：≤3200m
|

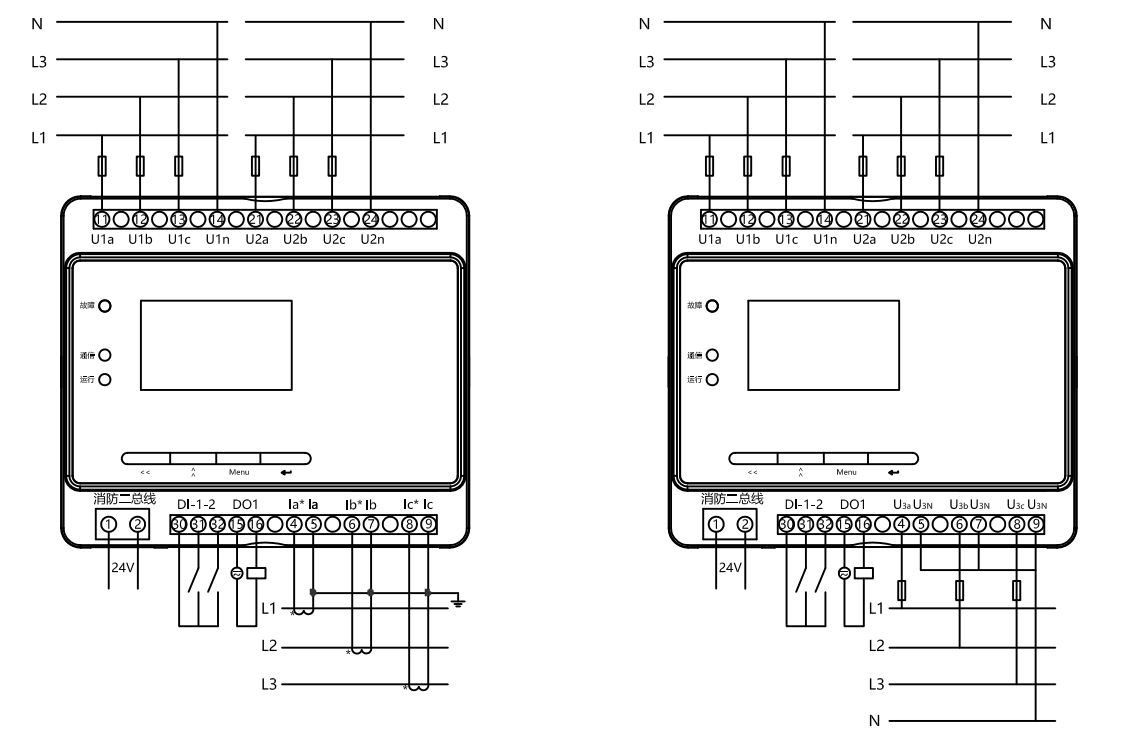

3 产品尺寸及接线
