补偿方式

型号

容量（kVar）

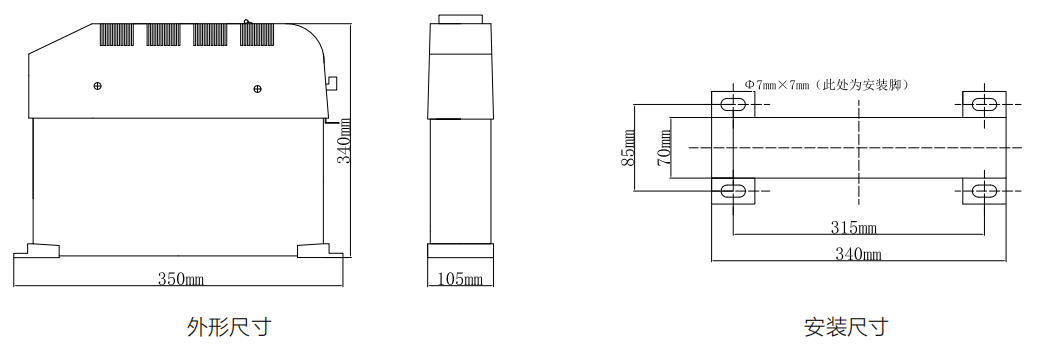

安装尺寸（mm）

共补

QH-IC0505/450

5+5

315×85

QH-IC1005/450

10+5

315×85

QH-IC1010/450

10+10

315×85

QH-IC2010/450

20+10

315×85

QH-IC2020/450

20+20

315×85

QH-IC2525/450

25+25

315×85

QH-IC3030/450

30+30

315×85

分补

QH-IC05/250

5

315×85

QH-IC10/250

10

315×85

QH-IC15/250

15

315×85

QH-IC20/250

20

315×85

QH-IC25/250

25

315×85

QH-IC30/250

30

315×85

额定电压

220V/380V±20%（660V定制），功耗：≤3VA

频率

50Hz

测量精度

电压：0.5级，温度：±0.5℃

投切允许次数

≥120万次（带电容投切）

投切开关耐压

≥3000V

电容器运行衰减率

≤2%/年

电容器投切衰减率

≤0.1%/万次

整机无故障运行时间

≥50000小时

电容组间延时

1~180s（可设定）

电容投切时隔

≥90s

通信控制数量

三相补偿32台，分相补偿24台，可同时存在也可单独存在

产品耐压

≥3000V

工作环境

温度：-25~55℃，相对湿度：≤93%RH，海拔：≤3200m

贮存环境

温度：-40~85℃，相对湿度：≤93%RH
