QH-YB系列谐波抑制型智能电容使用相互匹配的电容器、电抗器、投切开关、断路器四大组件，搭载智能芯片及新型技术的脉冲式负压散热系统，用来智能补偿无功并抑制谐波，也适用于各种需要补偿容性无功，提升功率因数，抑制谐波的用电场合。
1 QH-YB系列电能质量产品主要功能
u 多种补偿，每台模块可选单路共补、双路共补、单路分补等方式
u 过零投切，零压差时刻投入，电流过零点切除，无涌流、无震荡、无冲击
u 智能联网，网线直插，自动和控制器形成主从机结构，多台联网并机运行
u 保护功能，温度超限时模块自动退出补偿回路
u 负压散热，电抗器采用无骨架设计，配合脉冲式负压散热系统，对流冷却，使电抗器温升不超过20K
2 产品选型
|
补偿方式
|
型号
|
容量（kVar）
|
安装尺寸（mm）
|
|
共补
|
QH-YB10-P7/480
|
10
|
490×70
|
|
QH-YB15-P7/480
|
15
|
490×70
|
|
QH-YB20-P7/480
|
20
|
490×70
|
|
QH-YB25-P7/480
|
25
|
490×70
|
|
QH-YB30-P7/480
|
30
|
490×70
|
|
QH-YB40-P7/480
|
40
|
490×70
|
|
QH-YB50-P7/480
|
50
|
490×70
|
|
双共补
|
QH-YB0505-P7/480
|
10
|
490×170
|
|
QH-YB1005-P7/480
|
15
|
490×170
|
|
QH-YB1010-P7/480
|
20
|
490×170
|
|
QH-YB1515-P7/480
|
30
|
490×170
|
|
QH-YB2020-P7/480
|
40
|
490×170
|
|
QH-YB2525-P7/480
|
50
|
490×170
|
|
QH-YB3030-P7/480
|
60
|
490×170
|
|
分补
|
QH-YB10-P7/280
|
10
|
490×70
|
|
QH-YB15-P7/280
|
15
|
490×70
|
|
QH-YB20-P7/280
|
20
|
490×70
|
|
QH-YB25-P7/280
|
25
|
490×70
|
|
QH-YB30-P7/280
|
30
|
490×70
|
|
QH-YB40-P7/280
|
40
|
490×70
|
3 技术参数
|
额定电压
|
220V/380V±20%（660V定制），功耗：≤5VA
|
|
频率
|
50Hz
|
|
温度测量精度
|
±0.5℃
|
|
投切允许次数
|
≥120万次（带电容投切）
|
|
投切开关耐压
|
≥3000V
|
|
电容器运行衰减率
|
≤2%/年
|
|
电容器投切衰减率
|
≤0.1%/万次
|
|
整机无故障运行时间
|
≥50000小时
|
|
电容组间延时
|
1~180s（可设定）
|
|
电容投切时隔
|
≥90s
|
|
通信控制数量
|
三相补偿32台，分相补偿24台，可同时存在也可单独存在
|
|
产品耐压
|
≥3000V
|
|
工作环境
|
温度：-25~55℃，相对湿度：≤93%RH，海拔：≤3200m
|
|
贮存环境
|
温度：-40~85℃，相对湿度：≤93%RH
|

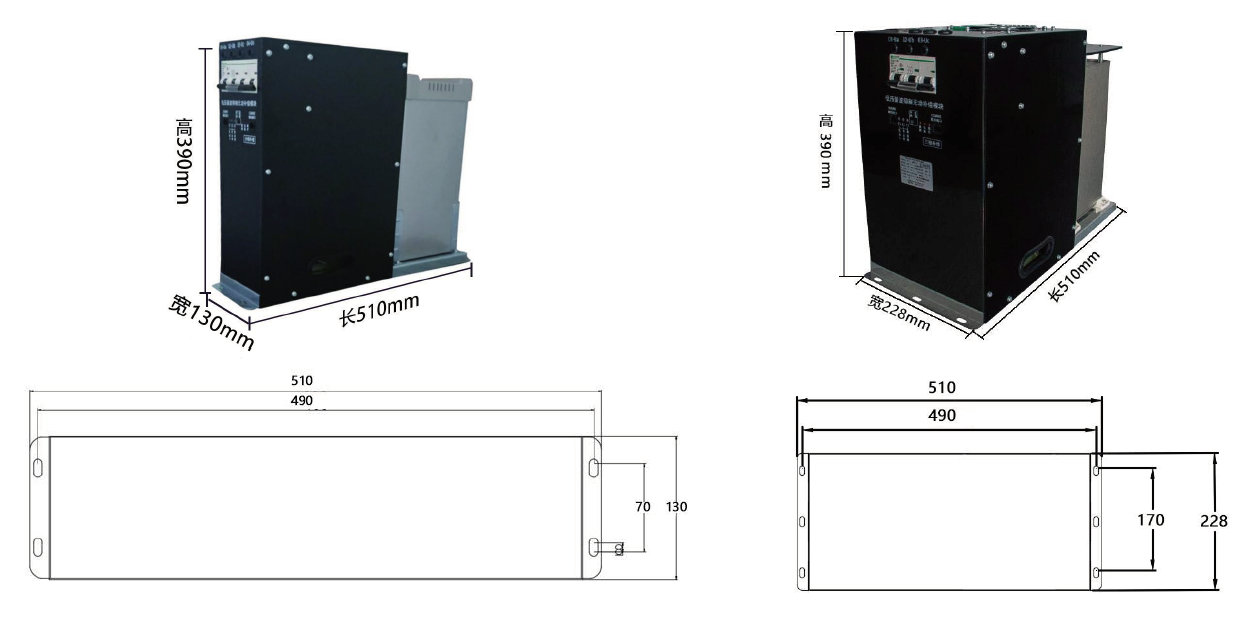

4 产品尺寸

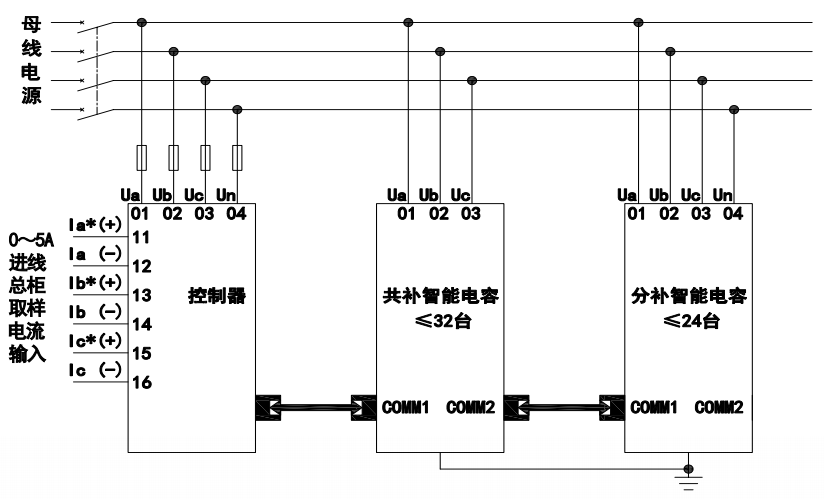

5 产品接线
