电气防火限流式保护器可有效克服传统断路器和空气开关短路冲击电流大、关断时间长、短路产生的电火花大、电气火灾隐患大的缺点。保护器能够在短路发生时，以微秒级快速切断电源，极大提升了末端用电的电气安全水平。
产品符合国家标准《GB 14287.6 电气防火限流式保护器》，满足国家标准《GB 51348-2019 民用建筑电气设计标准》第13.5.5条规定中对电气安全防控要求的末端配电应用。
1 产品功能
基础功能
u 微秒级短路限流保护功能，能以微秒级速度实现快速限流保护，避免短路点出现危险火花
u 具有电气灭弧功能，有效抑制因短路电流过大所引起的电气火灾危害
u 当被保护线路的电流过载，保护器执行过载报警与限流保护
u 保护器具有超温保护功能
u 漏电保护功能，出现漏电故障时能够快速实现限流保护功能
u 1路RS485通信接口或Z-BUS直流载波通信接口
增选功能
u 4G LTE Cat.1通信：L
u NB-IoT通信：N
额定电流：10、20、32、40、50、63、80
产品外形：A：小外形
B：大外形
注：A外形产品不可选L、N无线通信，电流规格最大50A，RS485通信和Z-BUS直流载波通信总线二选一
2 技术参数
|
额定电压
|
AC 220V
|
|
额定电流
|
10A、20A、32A、40A、63A
|
|
短路保护动作时间
|
≤ 150μS
|
|
精度等级
|
电压、电流：0.5级
|
|
过电流限流保护
|
1～1.2In 可设置，默认：1.0In
|
|
过电流保护动作时间
|
3~20 S 可设置，默认：5S
|
|
欠压保护
|
0.5~1.0Un可设置，默认：0.85Un
|
|
过压保护
|
1.1~1.2Un可设置，默认：1.2Un
|
|
漏电快速限流保护
|
20~1000mA可设置，默认：200mA
|
|
机内超温保护
|
45~85℃可设置，默认：75℃
|
|
报警方式
|
声光报警、远程报警
|
|
有线通信
|
RS485接口，Modbus-RTU协议，波特率默认为9600bps
Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
|
|
无线通信
|
NB-IoT或4G LTE Cat.1物联网通信（仅B外形产品可选）
|
注：A外形产品无漏电保护，不可选L、N无线通信，电流规格最大50A
3 产品尺寸及接线

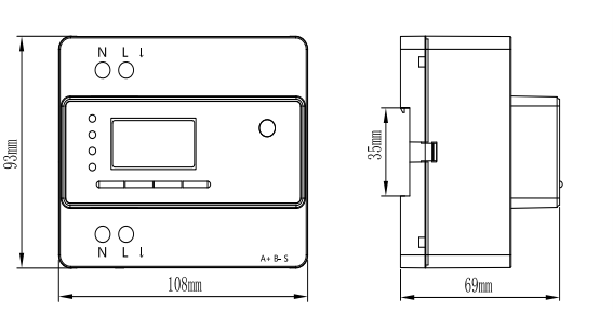

A外形产品尺寸及接线
B外形产品尺寸及接线
|
产品功能
|

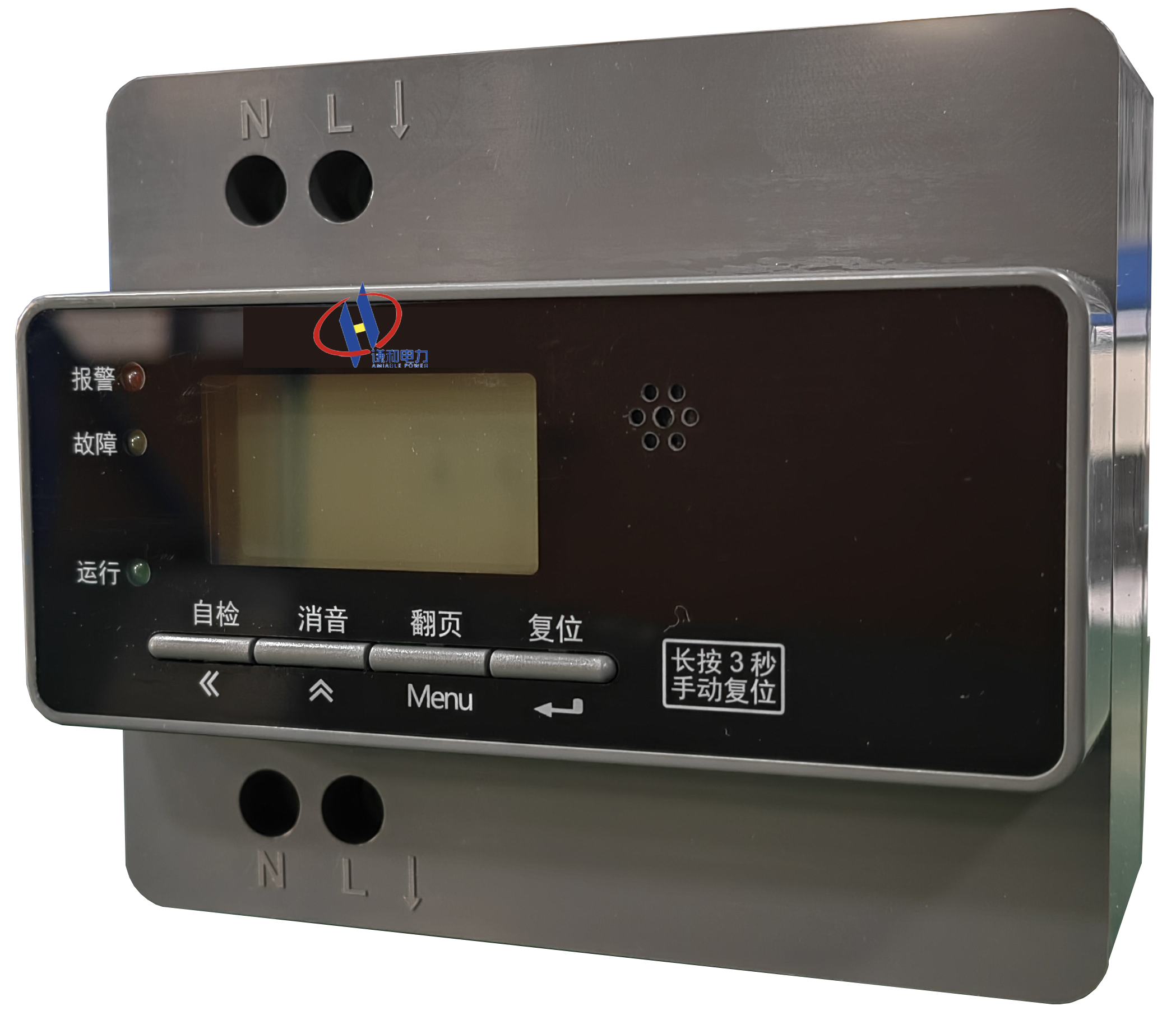

QHXF605-□A□□
|

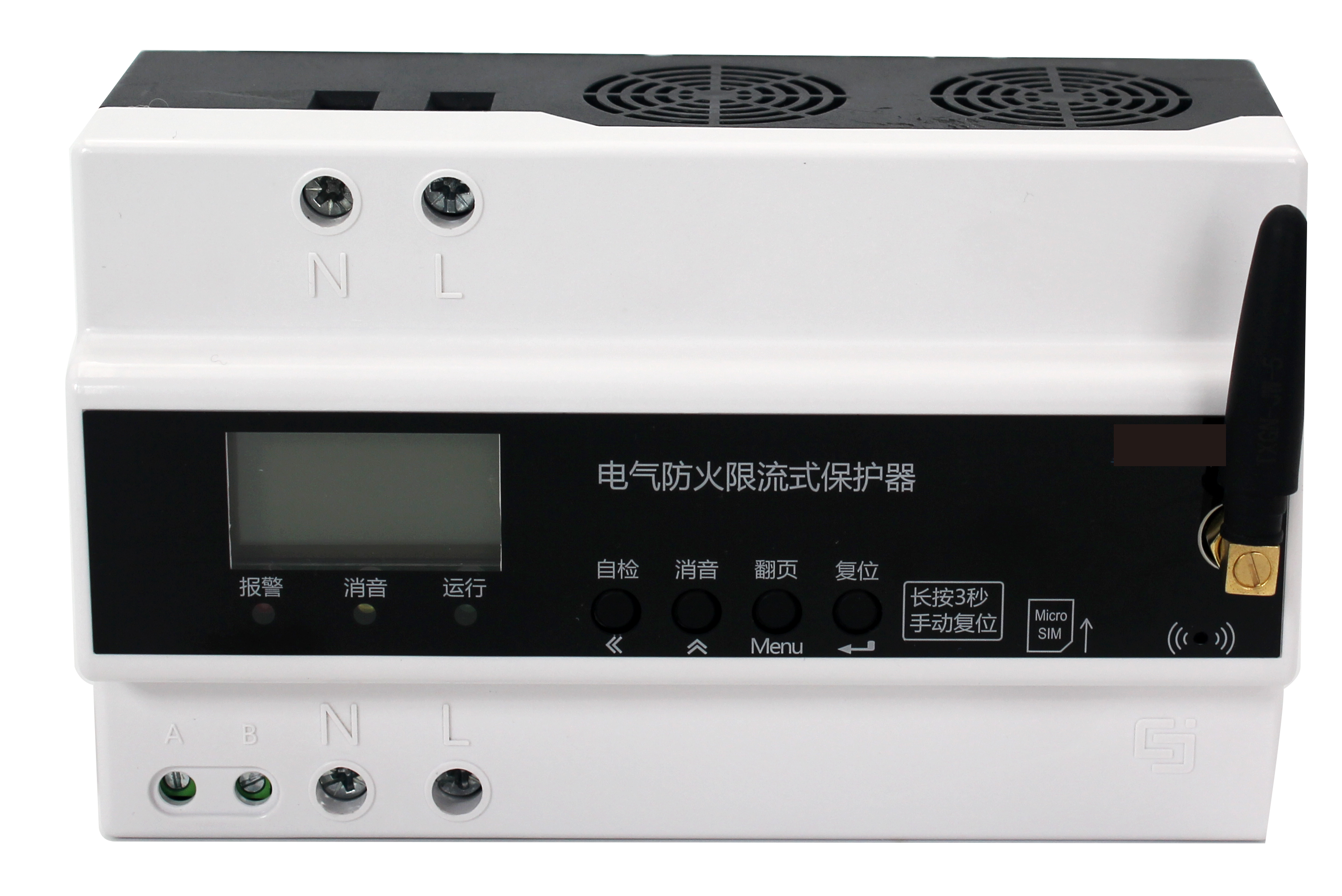

QHXF605-□B□□
|
|
外观
|
|
|
|
电流规格
|
10A、20A、32A、40A、50A
|
10A、20A、32A、40A、63A、80A
|
|
中文图形液晶显示(LCD)
|
■
|
■
|
|
短路保护(动作时间≤150 uS)
|
■
|
■
|
|
过电流限流保护
|
■
|
■
|
|
欠压保护
|
■
|
■
|
|
过压保护
|
■
|
■
|
|
漏电快速限流保护
|
-
|
■
|
|
机内超温保护
|
■
|
■
|
|
声光报警
|
■
|
■
|
|
远程报警
|
■
|
■
|
|
RS485接口或Z-BUS总线
|
■
|
■
|
|
NB-IoT无线通信
|
-
|
□
|
|
4G LTE Cat.1无线通信
|
-
|
□
|
|
产品尺寸(W×H×D)
|
108×93×69mm
|
160×98×68mm
|
注：
■为标配功能，
□为可选功能，-为无此功能；S外形产品无漏电保护，不可选L、N无线通信，电流规格最大50A
