三相电气防火限流式保护器是中讯博尔具备核心自主知识产权的电气防火产品，可有效克服传统断路器和空气开关短路冲击电流大、关断时间长、短路产生的电火花大、电气火灾隐患大的缺点。保护器能够在短路发生时，以微秒级快速切断电源，极大提升了末端用电的电气安全水平。
产品符合国家标准《GB 14287.6 电气防火限流式保护器》，满足国家标准《GB 51348-2019 民用建筑电气设计标准》第13.5.5条规定中对电气安全防控要求的末端配电应用。

1 产品功能

基本功能
u  短路保护功能，一旦发生短路故障，实现快速短路保护
u  当被保护线路的电流过载，保护器执行过载报警与限流保护
u  保护器具有超温保护功能
u  全电量测量，监测电压、电流、功率、电能等电参量
u  1路RS485通信接口或Z-BUS直流载波通信接口

增选功能
u  4G LTE Cat.1通信：L
u  NB-IoT通信：N
u  外置剩余电流监测：L1

额定电流：63、80、100、125、160A
注：L、N无线通信二选一，RS485通信和Z-BUS直流载波通信总线二选一；外置剩余电流互感器需另配

2 技术参数

额定电压	AC 3×220/380V
额定电流	63A、80A、100A、125A、160A
精度等级	电流、电压：0.2级，有功电能：0.5S（C）级
短路保护动作时间	≤ 150μS
过电流限流保护	1.0～1.2In 可设置，默认：1.0In
过电流保护动作时间	3~20 S 可设置，默认：5S
欠压保护	0.5~1.0Un可设置，默认：0.85Un
过压保护	1.1~1.2Un可设置，默认：1.2Un
机内超温保护	45~85℃可设置，默认：75℃
报警方式	声光报警、远程报警
有线通信	RS485接口，Modbus-RTU协议，波特率默认为9600bps Z-BUS直流载波通信接口，Modbus-RTU协议，波特率默认为9600bps
无线通信	NB-IoT或4G LTE Cat.1物联网通信

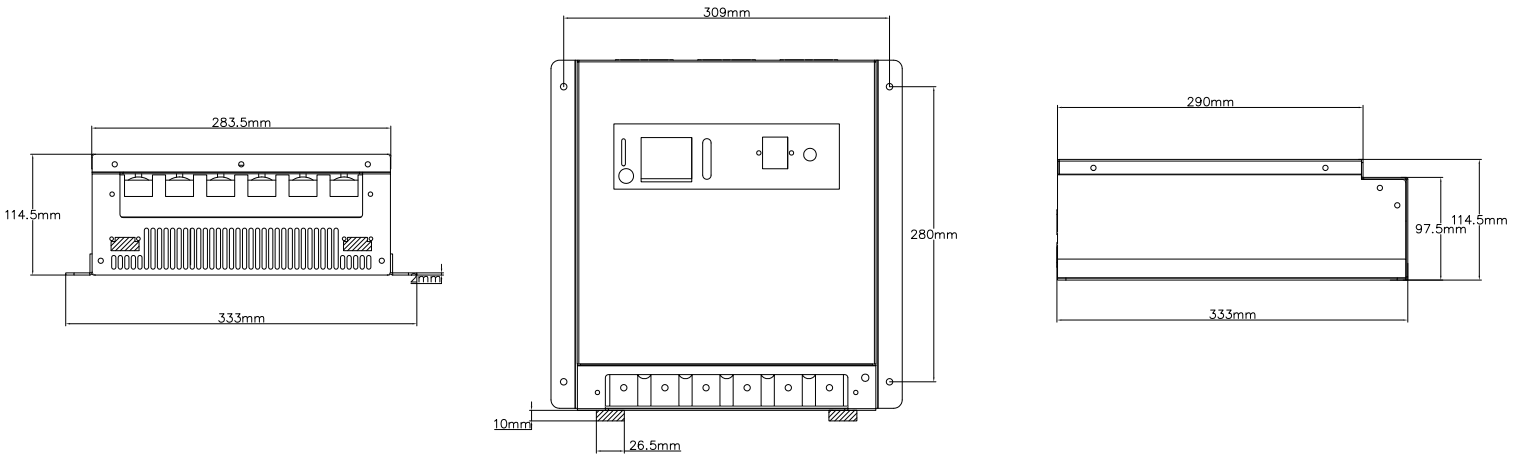

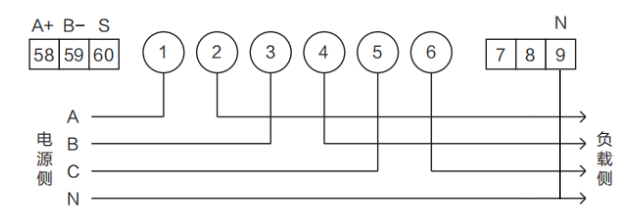

3 产品尺寸及接线
